Gentegreerde controller moederbord met 5 DRV8825 stappenmotorstuurprogramma’s voor 3D-printer-Snelle verzending

Description

Geïntegreerd moederbord

Dit moederbord is ontwikkeld om de problemen van open source controlepanelen, zoals Ramps 1.4, te optimaliseren en biedt gebruikers flexibele keuzes.

Kenmerken:

• Geïntegreerde 2560 en Ramps 1.4, waardoor complexe connectoren overbodig zijn.
• Ondersteunt diverse stepperdrivers zoals A4988, DRV8825, TMC2100 en LV8729, zodat gebruikers de stappenmotoren kunnen aanpassen.
• Externe stuursignaal beschikbaar voor aansluiting van een hogestroomdriver voor 57 en 86 stappenmotoren.
• Hoogwaardige MOSFET voor betere koeling en stabiliteit.
• Ondersteunt 12V-24V voedingsingang, wat problemen met chipverwarming en stroomstoringen oplost.
• Stabiel filtercircuit vermindert interferentie en voorkomt crashes tijdens het afdrukken.
• Gebruik van CH340 seriële poortchip voor eenvoudigere installatie dan 16U2.
• Compatibel met Marlin-firmware, volledig vervangbaar met Ramps 1.4.
• Ondersteunt Ramps 1.4, 2004LCD, 12864LCD, TFT28 en TFT32.
• 24V invoer mogelijk, waardoor de verwarmde bedstroom kan worden verlaagd tot 1/4 bij dezelfde systeemvoeding.
• Kleurenterminals voor X-as, Y-as en Z-as voor eenvoudige bedrading van stappenmotoren en eindschakelaars.
• Stepperdrivers kunnen worden aangesloten op verschillende kleurenterminals om schade aan de controllerkaart te voorkomen.

DRV8825 Stappenmotorstuurprogramma

Kenmerken:

• 4 lagen PCB voor betere warmteafvoer.
• Kleinere interne weerstand voor lagere verwarming en betere warmteafvoer.

Specificaties:

• Model: DRV8825
• Type: Stappenmotoraandrijving
• Afmetingen: ca. 15mm x 20mm
• Maximale stroom: 2,5A
• Onderverdeling: 1, 1/2, 1/4, 1/8, 1/16, 1/32

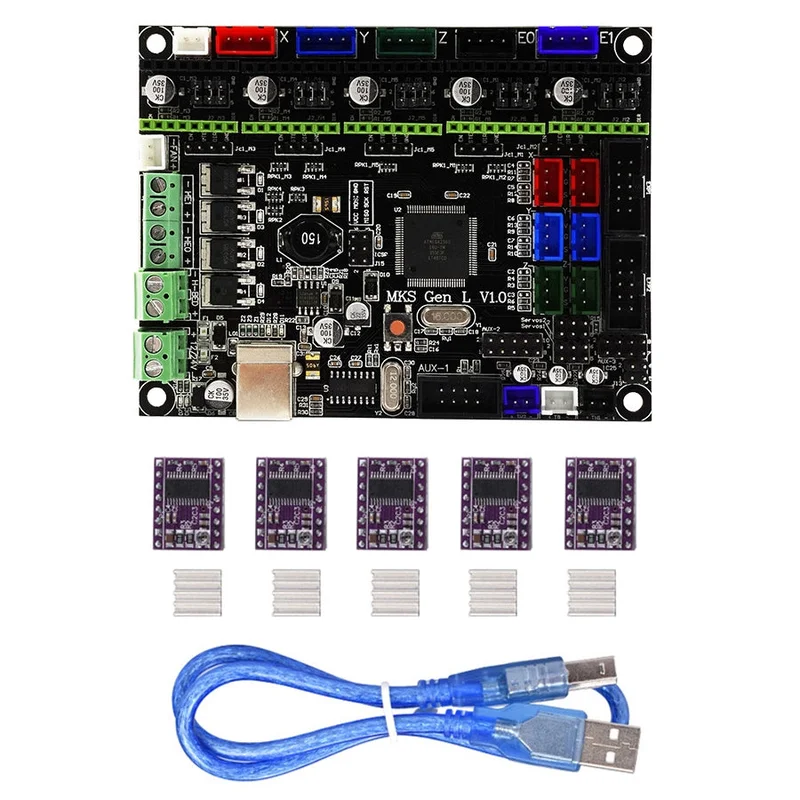

Pakketinhoud:

• 1x Geïntegreerd moederbord
• 1x 50 cm USB-kabel
• 5x DRV8825 stappenmotorstuurprogramma’s
• 5x Koellichamen
