Description
Algemene Beschrijving:

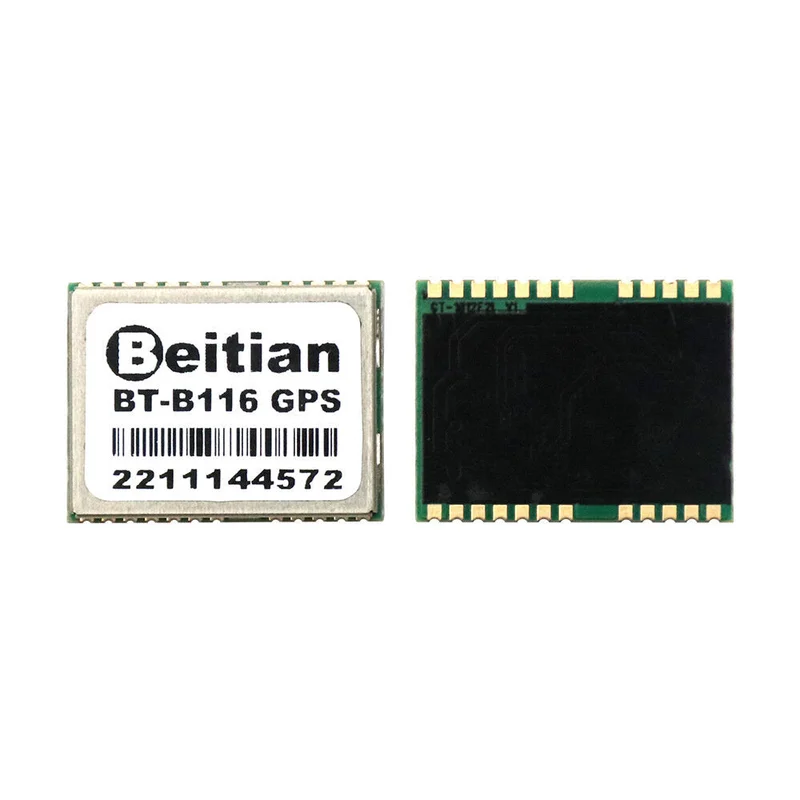

De BT-B116 is een ontvangstmodule die ondersteuning biedt voor zowel enkelvoudige frequentie als multi-mode. Het beschikt over een ingebouwde, hoog geïntegreerde GNSS-ontvangerchip en ondersteunt multi-band en multi-systeem cm4f (hoofd frequentie 428MHz, 22nm technologie) chip van BDS-3. Daarnaast is het in staat om alle wereldwijde civiele navigatiesystemen (BDS, GPS, GLONASS, Galileo, QZSS en SBAS) in alle banden te volgen.
De BT-B116-module is gebaseerd op de geavanceerde CYNOSURE III-architectuur, die single-band en multi-system GNSS RF en baseband integreert. Deze nieuw ontworpen architectuur stelt deze enkele chip in staat om een nauwkeurigheid van sub-meter niveau te bereiken zonder correctiegegevens van een grondgebaseerd augmentatiestation en biedt een hogere gevoeligheid, wat zorgt voor verbeterde weerstand tegen storingen en multipath, en biedt een zeer robuuste service in complexe omgevingen.
De BT-B116-module bevat een AG3352Q-positioneringsengine, die hoge gevoeligheid, laag energieverbruik en snelle TTFF biedt. De superieure koude startgevoeligheid stelt het in staat om autonoom positie te verkrijgen, te volgen en een positie vast te stellen in moeilijke omgevingen met zwakke signalen. De superieure volggevoeligheid van de ontvanger zorgt voor continue positie dekking in bijna alle buitentoepassingen. De hoge prestatie signaalparameterzoekmachine is in staat om 16 miljoen tijd-frequentie hypothesen per seconde te testen, wat zorgt voor superieure signaalverwerving en TTFF-snelheid.
De BT-B116-module voert alle noodzakelijke systeeminitialisatie, signaalverwerving, signaaltracking, datademodulatie en berekening van de navigatieoplossing autonoom uit.
Toepassingen:
- LBS (Locatie Gebaseerde Service)
- PND (Draagbaar Navigatieapparaat)
- Voertuignavigatiesysteem
- Mobiele telefoon
Functies:
- Ingebouwde hoge prestatie, laagverbruik MediaTek AG3352Q-chipset
- Ultra hoge volggevoeligheid: -16SdBm
- Gelijktijdige ontvangst van single-band en multi-systeem satellietsignalen
- Ondersteunt alle civiele GNSS-signalen
- Ondersteunt BDS-3-signaal
- Extreem snelle TTFF bij laag signaalniveau (Koude start S24s, Hete start Sls)
- Multipathdetectie en -onderdrukking
- Werkt met passieve en actieve antenne
- Laag energieverbruik: 12 [email protected]
- NMEA-0183 compatibel protocol of aangepast protocol
- Werkspanning: 2.8V tot 3.6V
- SMD-type met stempelgaten
- Kleine afmetingen: 16x12x2.6mm
- Bedrijfstemperatuur: -40 ~ +85℃
- RoHS-conform (loodvrij)
Specificaties:
| GNSS-engine | GNSS-engine heeft 47SVs-kanalen en DSP-versnellers |
| GNSS-ontvangst |
GPS/QZSS: L1 C/A, L1C BDS: B1I GLONASS: L1 GALILEO: E1 SBAS: WAAS, EGNOS, MSAS, GAGAN |
| Updatefrequentie | GNSS 10Hz maximaal |
| Positienauwkeurigheid |
GNSS: <1m CEP SBAS: <1m CEP D-GNSS: <50cm CEP |
| Snelheids- & tijdnauwkeurigheid |
GNSS: 0.01m/s CEP SBAS: 0.05m/s D-GNSS: 0.05m/s 1PPS: 25ns |
| Tijd tot eerste fix (TTFF) |
Hete start: 1 sec Koude start: 24 secs |
| Gevoeligheid |
Koude start: -148dBm Hete start: -155dBm Herverwerving: -158dBm |
| GNSS-werkgrens |
Snelheid: 515m/s Hoogte: 18000m |
| Datum | Standaard WGS-84, door gebruiker instelbaar |
| UART-poort |
UART-poort: TXD en RXD Ondersteunt baudrate van 9600bps tot 961200bps NMEA 0183 Protocol Ver 4.00/4.10, Cynosure GNSS-ontvangerprotocol |
| Temperatuurbereik |
Normale werking: -40℃ ~ +85℃ Opslagtemperatuur: -55℃ ~ +100℃ Vochtigheid: 5%~95% |
| Fysieke eigenschappen |
Afmetingen: 16±0.15 * 12.2±0.15 * 2.6±0.1 mm Gewicht: Ongeveer 1.0g |
Pakket Inbegrepen:
