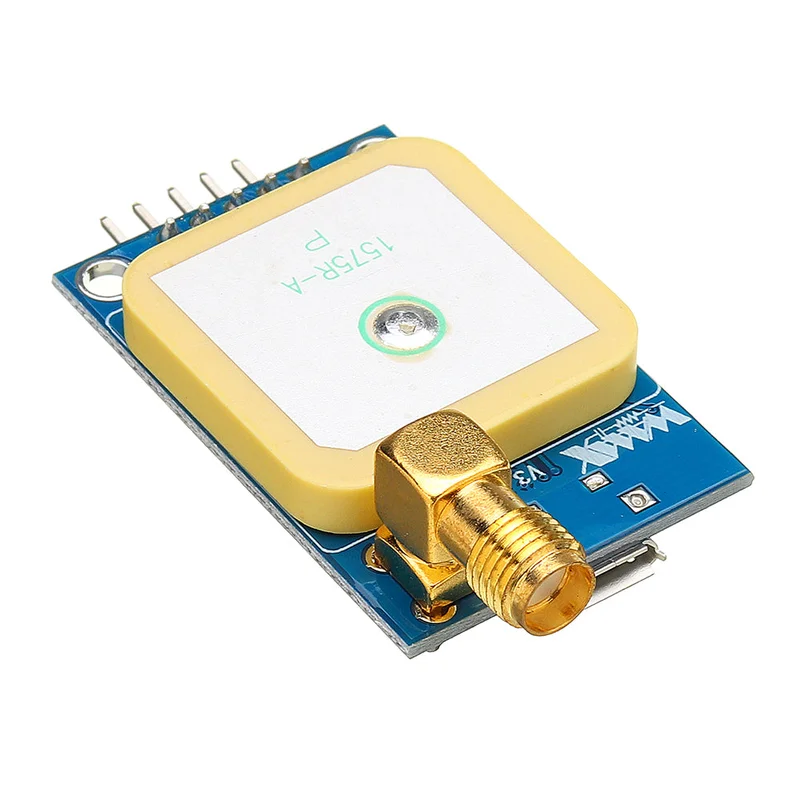

GPS-module voor satellietpositionering voor 51 MCU STM32-Snelle verzending

Description

Beschrijving:

Werkspanning: 3.3V – 5.0V
Huidig verbruik: 40mA
Standaard baudrate: 9600 (kan gewijzigd worden via U-CENTER)
Uitgangsfrequentie: 1Hz (kan gewijzigd worden door U-CENTER)

Module functies:

• Voorzien van een USB Micro-interface, waardoor het mogelijk is om de GPS-module te debuggen met een standaard mobiele telefoon datakabel, zonder dat extra USB-TTL-tools nodig zijn.
• Een TTL-interface is beschikbaar, zodat u eenvoudig de USB-TTL of externe MCU-besturing kunt gebruiken om GPS-informatie te ontvangen.
• De module is uitgerust met een keramische antenne, waardoor deze ook zonder externe GPS-antenne kan functioneren in open ruimtes.
• Voorzien van een SMA antenne-interface, waarmee een externe antenne kan worden aangesloten voor een verbeterde satellietontvangst.

Pin definitie:

• 1. VCC: voeding (3.3V – 5V)
• 2. GND: aarddraad
• 3. TXD: seriële poortuitgang van de module (TTL-niveau, kan niet direct op RS232-niveau worden aangesloten, kan worden aangesloten op de RXD van de microcontroller)
• 4. RXD: seriële poortontvangst van de module (TTL-niveau, kan niet direct op RS232-niveau worden aangesloten, kan worden aangesloten op de TXD van de microcontroller)
• 5. PPS: klokpulsuitgangspunt. Dit signaal geeft de exacte tijd aan met een nauwkeurigheid van een nanoseconde.

Pakket inbegrepen:

• 1 x GPS-satellietpositioneringsmodule
