Grafische LCR ESR PWM Transistor Tester Kit-Snelle verzending

Description

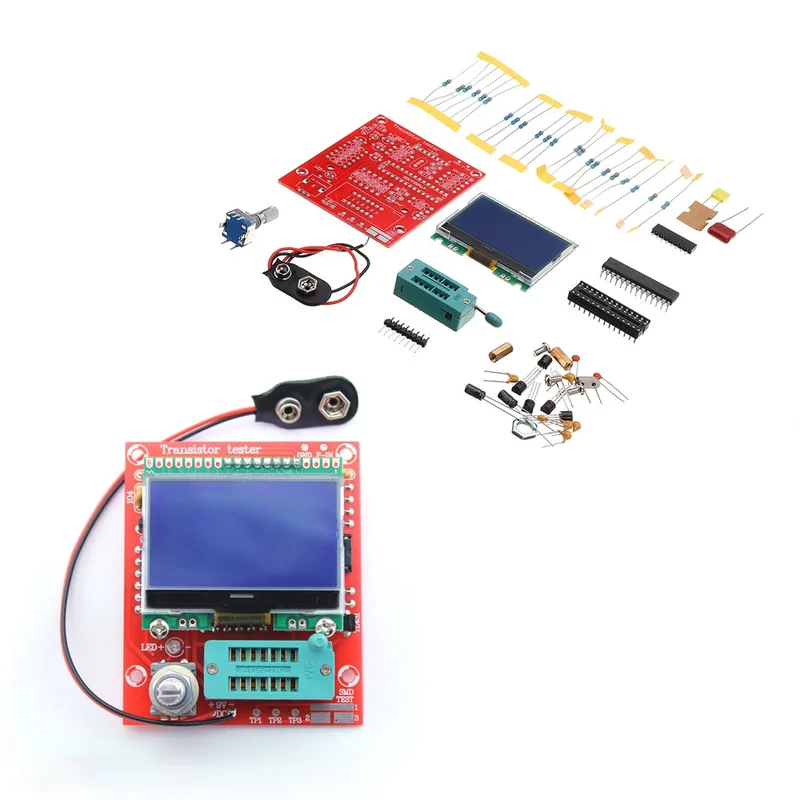

Deze DIY-kit moet zelf worden samengesteld door te solderen. De kit bevat een fysieke printplaat en alle benodigde onderdelen.

Beschrijving:

• Herkenning en automatische meting van weerstanden, condensatoren, inductoren, diodes, transistors, SCR en andere veelgebruikte componenten.
• Capaciteitsmeting en ESR.
• Vierkantsgolfgenerator.
• PWM pulssignaalgenerator.
• Frequentiemeterfunctie.
• Grafische weergave van meetresultaten, eenvoudig en intuïtief te bedienen met een draaibare schakelaar.

Specificaties:

• Voedingsspanning:DC 5.5-12V
• Werkstroom: 24mA @ 9V
• PCB Grootte: 75 x 63 mm

Hoofdfuncties:

• Automatische uitschakeling met een verbruik van slechts 20nA, geschikt voor batterijvoeding.
• Automatische detectie van PNP en NPN bipolaire transistors, N- en P-kanaal MOSFET’s, JFET’s, diodes, weerstanden, condensatoren en inductoren.
• Detectie van de stroomversterkingsfactor (B) en inschakelspanning van de transistor.
• Detectie van interne beveiligingsdiodes in bipolaire transistors en MOSFET’s.
• Weerstandsmetingen met een resolutie van 0,1 ohm en een maximale waarde van 50 MΩ.
• Capaciteitsmeting van 25 pF tot 100 mF (100.000 µF) met een resolutie tot 1 pF.
• Inductantiemetingen van 0,01 mH tot 20 H.
• Weergave van diodesymbolen en spanningsval bij LED’s.
• Testtijd van ongeveer twee seconden per meting.

Extra functies:

• Ingebouwde vierkantsgolfsignaalgenerator met een bereik van 1 Hz tot 2 MHz.
• PWM pulssignaalgenerator voor 1-99% pulsbreedte gemoduleerde signalen.
• Frequentiemeterfunctie voor signalen van 1 Hz tot 25 kHz of hogere frequenties (met een lichte afname in nauwkeurigheid).

Pakket bevat:

• 1 x DIY Grafische LCR ESR PWM Transistor Tester Kit
