Description
Voorzien van:
- 1,6 mm dik militaire kwaliteit PCB-ontwerp met een koperdikte van 2OZ voor grote stroom en goede warmteafvoer.
- 120 mm koelventilator voor optimale koeling.
- Op maat gemaakt oversized high-power koellichaam voor effectieve warmteafvoer van de MOS-buis.
- Drie parallel geschakelde koperen kolommen M4 voor aansluiting op een hoogspanningspakket of hoogfrequente transformator.
- Gebruik van 4 originele IRFP260 en 10 originele BM-condensatoren in parallelle resonantie voor hoog vermogen en rendement.
- Kan langdurig ononderbroken werken bij juiste hittedissipatie.
Parameters:
- Afmetingen: 120 x 120 x 95 mm.
- Verwarmingsringmaat: 70 x 60 x 73 mm.
- Ingangsspanning: DC 12-54V.
- Maximaal vermogen: 2000W.
- Maximale DC-werkstroom: 40A.
- Maximale temperatuur van directe verwarming van metaalijzer: 800-900 graden Celsius.
- Maximale temperatuur van de smeltkroes: 1600 graden Celsius.
Voorzorgsmaatregelen (moet voor gebruik gelezen worden):
- Inductieverwarming genereert veel warmte. Zorg voor een goede werking van de koelwaterpomp om oververhitting te voorkomen.
- Gebruik schakelende voedingen met zorg. Zorg ervoor dat de uitgangsspanning stabiel is voordat het inductieverwarmingscircuit wordt ingeschakeld.
- Strikte stroomvereisten: 12V voeding > 500W, 24V > 1000W, 36V > 1500W, 48V > 2000W (aanbevolen 48V).
- Een zekering van 40A kan worden toegevoegd ter bescherming van het circuit.
- Gebruik een ventilator voor effectieve warmteafvoer tijdens gebruik.
- De werkspanning mag niet lager zijn dan 12V.
- Gebruik waterkoeling om de verwarmingsring te beschermen tegen hoge temperaturen.
- Sluit de voedingsingangsklemmen correct aan (positief en negatief). Gebruik geen wisselstroom.
- Controleer de verwarmingsspiraal op vervormingen voor aansluiting op het moederbord.
- Schakel het apparaat niet in zonder belasting om schade aan het moederbord te voorkomen.
- Gebruik een niet-circulerende waterkoelingsmethode bij gebruik van een grafietkroes.

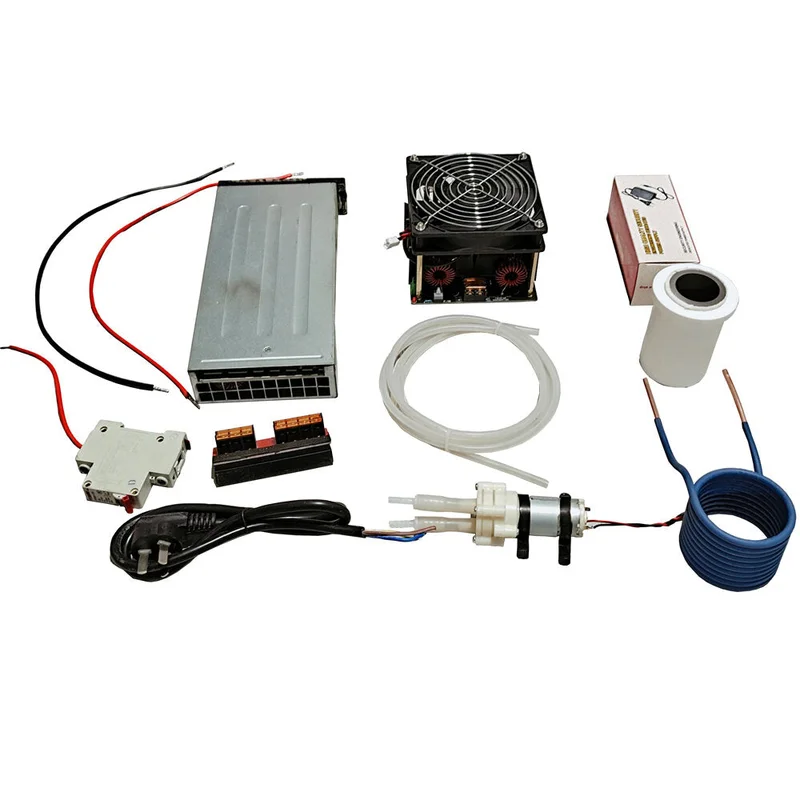

Pakket bestaat uit:
- 1 x moederbord
- 1 x 12V 2A adapter
- 1 x waterpomp
- 1 x verwarmingsspiraal
- 1 x smeltkroes van 70 ml
- 1 x AC220V naar DC48V 40A voeding
