I2C/SPI-businterface naar tweekanaals UART-conversiemodule-Snelle verzending

Description

Beschrijving:Deze module biedt een I2C/SPI-busverbinding voor een tweekanaals high-performance UART-port met een maximale datasnelheid van 5 Mbit/s en lage werk- en slaapstroom. De module beschikt over extra programmeerbare I/O-pinnen en voert naadloze protocolconversie uit tussen I2C/SPI en RS-232/RS-485 in beide richtingen. De module ondersteunt een SPI-kloksnelheid tot 4 Mbit/s en IrDA SIR met een maximale snelheid van 1.152 kbit/s. De interne registergroep is achterwaarts compatibel met de populaire 16C450. Daarnaast biedt de module ondersteuning voor automatische hardware- en softwareflowcontrol, en kan de UART op elk moment worden gereset.
Functies:• Dubbelkanaals full-duplex UART• Optionele I2C- of SPI-interface• Werking op 3,3V of 2,5V• Industrieel temperatuurbereik: -40°C tot +95°C• 64-byte FIFO (zender en ontvanger), volledig compatibel met industriestandaard 16C450• Automatische hardware flow control met RTS/CTS en software flow control met programmeerbare X-on/X-off tekens• Automatische RS-485-ondersteuning met adresdetectie• Maximaal acht programmeerbare I/O-pinnen• RS-485 bestuurder richting controle via RTS-signaal• Ingebouwde IrDA-encoders en -decoders voor snelheden tot 115,2 kbit/s• Software-reset functie• Onafhankelijke in-/uitschakeling van zender en ontvanger• Programmeerbare detectie van speciale tekens• Ondersteuning voor 5, 6, 7 of 8 bits tekens, met pariteit en stopbits• Generatie en detectie van lijnafbreking• Interne loopback-modus• Slaapstroom bij 3,3V is minder dan 30 µA• 5V tolerant ingang

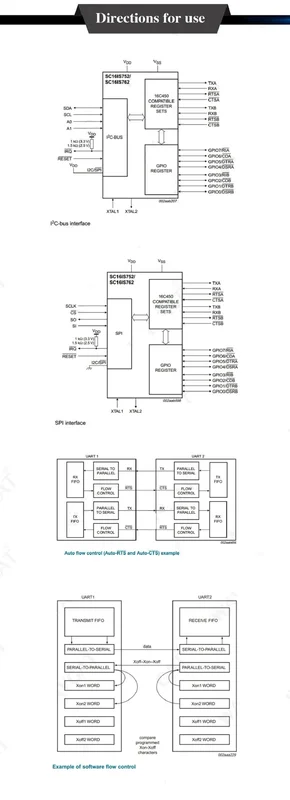

I2C-busfunctie:• Ruisfilter op SCL/SDA ingang tot 400 kbit/s• Compatibel met C-bus snelle modus• Alleen afhankelijkheidsmodus
SPI-busfunctionaliteit:• Ondersteunt SPI-kloksnelheid tot 4 Mbit/s• Alleen afhankelijkheidsmodus• SPI-modus 0• Afmetingen: 27,2 mm x 26,4 mm x 15,5 mm
Pakket inbegrepen:1 x UART-conversiemodule
