Description
Kenmerken:
Deze digitale infrarood afstandssensor module is kosteneffectief en eenvoudig te module werkt op een spanning van 3-5V, heeft een laag stroomverbruik en een compact werkingsprincipe is gebaseerd op het uitzenden van infrarood licht, dat na reflectie van het gemeten object door de MCU wordt ontvangen. Het tijdsverschil wordt berekend om de afstand te bepalen, met directe output van de kunnen op twee manieren worden gelezen: via seriële UART (TTL-niveau) of IIC-modus (met 2 draden).Specificaties:
Meetbereik: 0-2 meterResponsfrequentie: 22msBedrijfsspanning: 3-5 VWerkstroom: 15-35 mAWerktemperatuur: -20 °C tot 85 °COpslagtemperatuur: -40 °C tot 125 °C

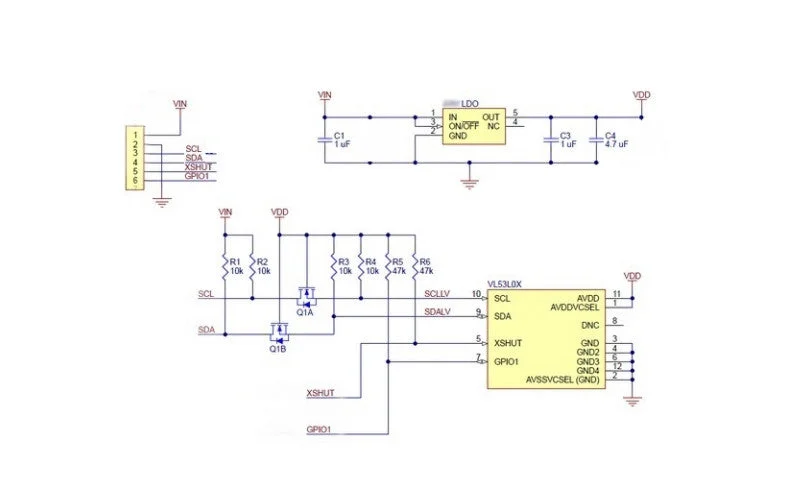

Sensorchip: VL53L0X
| PIN 1 | VCC | Voeding + (3.3-5V) |
| PIN 2 | GND | Aarde |
| PIN 3 | CT | Seriële poort USART_TX / IIC_SCL |
| PIN 4 | DR | Seriële poort USART_RX / IIC_SDA |
| PIN 5 | SET | Instellen van de bovenste en onderste limietafstand alarmwaarde (spanning 0-3.3V) |
| PIN 6 | UIT | Uitgang status alarmwaarde |
Opmerking: Er zijn PS-soldeerverbindingen aan de rand van de module die de werkmodus van de module selecteren.
| PS = 1 (standaard, soldeerverbindingen open) | Seriële UART-modus, Pin3 is TX, Pin4 is RX, TTL-niveau |
| PS = 0 (soldeer op soldeer) | In IIC-modus is Pin3 SCL en Pin4 SDA. Gebruikers kunnen afstandsgegevens lezen volgens het protocol. |
Pakket inbegrepen:
1 x Infrarood laser afstandssensor module
