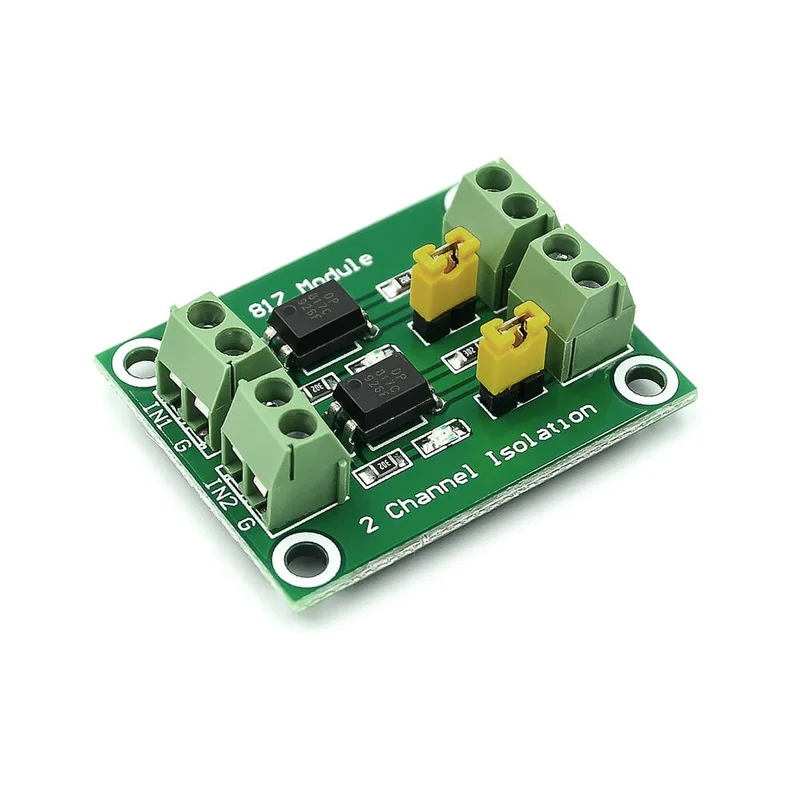

Isolatiebord met 2-weg/4-weg optocoupler voor spanningscontrole-Snelle verzending

Description

Beschrijving:

Deze module is ontworpen voor situaties waarin isolatiecontrole en spanningsconversie vereist zijn. Het kan een interface van 3.3V of 5V realiseren om een spanningsniveau van 3.6-24V te regelen. Zodra de bedieningsterminal is ingeschakeld, wordt ook de gecontroleerde terminal geactiveerd.

De foto-elektrische isolatie biedt een sterk vermogen om interferentie te weerstaan. Het kan krachtige transistors, MOS-buizen en andere toepassingen aansturen die een hoogspanningsaandrijving vereisen, en kan ook direct low-power 24V relais aansturen.

Let op: bij gebruik van een pulssignaal mag de frequentie niet hoger zijn dan 4KHZ, anders kan de module abnormaal functioneren.

De jumperkap kan worden gebruikt om in te stellen of de uitgangsklem een hoge of lage potentiaaluitgang heeft.

De 2/4-weg optocoupler op het bord is onafhankelijk, wat gelijktijdige regeling van verschillende spanningen mogelijk maakt.

Specificaties:

• Aritkeltype: Isolatiebord
• Materiaal: Elektronische componenten
• Maat: 2-weg: 38x29mm / 1.4×1.1in, 4-weg: 37x46mm / 1.4×1.8in
• Kleur: Groen
• Optioneel type: 2-weg, 4-weg
• Aandrijfklem signaalspanning: 3.6-24V
• Uitgangsspanningsbereik: 3.6-30V (de uitgangsstroom is afhankelijk van de specifieke situatie, maar het maximum is niet meer dan 10MA)
• Hoeveelheid: 1 stuk

Opmerking:

Houd rekening met een kleine afwijking in de meetgegevens.

Pakket bevat:

• 1 × Isolatiebord
