Kunststof near-field sonde voor stralingscorrectie tot 6 GHz-Snelle verzending

Description

Kennisgeving:

• De schaal is 3D-geprint van PLA plastic, met 3D-geprinte texturen op het oppervlak. Er kan draadverlies optreden.
• Alleen de naden zijn licht gepolijst; verdere oppervlaktebehandeling is niet nodig. Voor een perfect uiterlijk kan het oppervlak gepolijst en geschilderd worden door een ervaren persoon.
• Dit product omvat alleen de sondes en bevat geen SMA-adapterkabels, RF-versterkers of SMA naar N-koppen.

Informatie over het nabije veld:

De voorspelling van het verre veld op basis van het nabije veld is niet altijd betrouwbaar om twee redenen:

• Intimidatie in het nabije veld hoeft niet noodzakelijkerwijs te resulteren in resultaten in het verre veld.
• In het nabije veld is de relatie tussen veldsterkte en afstand niet lineair, wat leidt tot grote variaties in veldsterkte met afstand. In het verre veld is deze relatie lineair, wat de stabiliteit en herhaalbaarheid van testresultaten verbetert.

Desondanks blijft de voorspelling van het verre veld op basis van het nabije veld nuttig, omdat het kan aangeven welke delen en frequentiepunten in het nabije veld de limieten overschrijden.

Raadpleeg de handleiding van uw storingsspectrometer voor specifieke instructies. De meeste beschikbare merkspectrometers hebben EMI-opties.

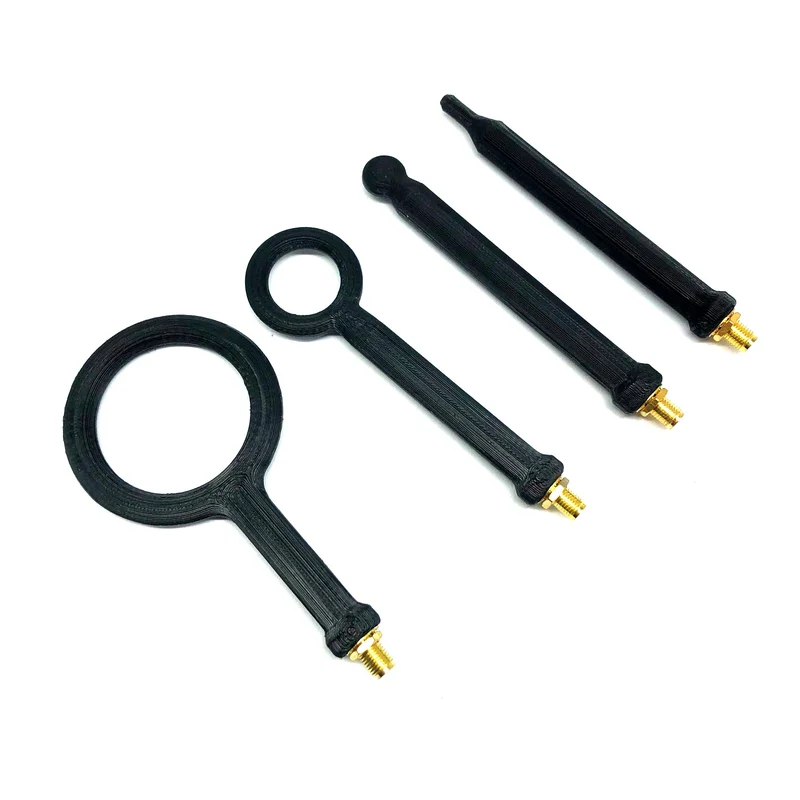

Specificaties:

• Productgewicht: 40 gram
• Interface: SMA buitenste schroef met binnenste gat, diameter handvat ongeveer 105 mm;

1. Extra grote magneetveldsonde:met een effectieve diameter van ongeveer 50 mm, voornamelijk gebruikt voor experimenten met laagfrequente geleidingsrectificatie.

• Frequentiebereik: 9 kHz – 6 GHz
• Resolutie: 25 mm

2. Grote magneetveldsonde:met een effectieve diameter van ongeveer 25 mm, kan het magnetische veld binnen 10 cm meten, voornamelijk voor het testen van chassislekkage of grootschalige detectie van storingsbronnen.

• Frequentiebereik: 1 MHz – 6 GHz
• Sub-veranderingssnelheid: ongeveer 10 mm

3. Kleine magnetische veldsonde:met een effectieve diameter van ongeveer 5 mm, voornamelijk gebruikt voor het testen van chassislekkage of het vinden van storingsbronnen in een klein gebied.

• Frequentiebereik: 1 MHz – 6 GHz
• Sub-veranderingssnelheid: ongeveer 3-5 mm

4. Magnetische veldsonde:kan het elektrische veld detecteren dat in verticale richting wordt uitgezonden.

• Frequentiebereik: 1 MHz – 6 GHz
• Resolutie: ongeveer 2 mm
