Description
Let op:
- Dit product vereist solderen.
- De behuizing moet apart worden aangeschaft.
- Controleer of u de juiste optie (behuizing of doe-het-zelf kit) heeft geselecteerd voordat u koopt om misverstanden te voorkomen.
Documenten:
- Gebruikershandleiding (Rev.00)
- Montagehandleiding (Rev.00)
- Schema (moederbord)
- Schema (analoog bord)
Invoering:
De LCR-meter is een waardevol hulpmiddel voor de meeste multimeters. Gewone multimeters zijn vaak beperkt in hun vermogen om capaciteit, inductantie en sub-ohm-weerstand te meten. De toevoeging van deze LCR-meter lost dat probleem op. De doe-het-zelf kitversie is eenvoudig te bouwen en vereist geen speciale kalibratie voor een nauwkeurigheid van ongeveer 1%.
Hoogtepunten van de LCR-meter:
- Weerstandsbereik: 0,1 ohm — 20 M ohm
- Capaciteitsbereik: 1pF — 20mF
- Inductiebereik: 1µH — 20kH
- Volautomatisch bereik
- Nauwkeurigheid: ongeveer 1%
- Ingebouwde virtuele USB-compoort voor gegevensuitvoer en firmware-upgrade
- Seriële gegevensuitvoer via USB-compoort of directe LVTTL
- HOLD-functie voor weergave
- Voeding via USB of batterij
- Eenvoudig te bouwen, gemakkelijk te gebruiken

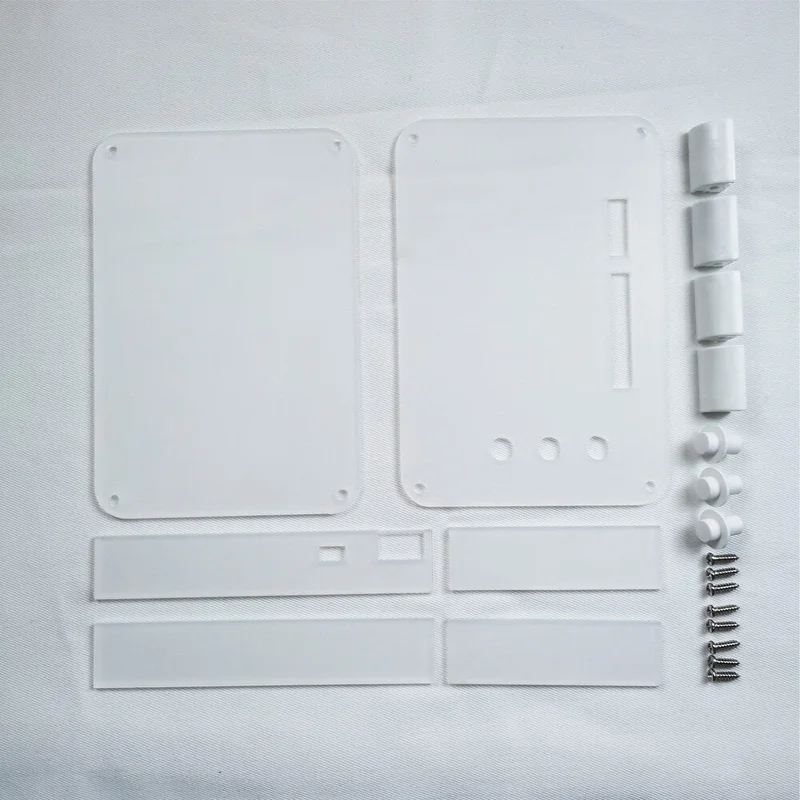

- Optionele acrylbehuizing (apart verkrijgbaar)
Specificaties:
- Weergave:
- Primair: R, C, L
- Secundair: Q, D, ESR
- Equivalente circuitmodus: parallel of serieel
- Primitieve gegevens: |Z| en Θ, of Rs en Xs
- Meetbereik en nauwkeurigheid:
- R, |Z|: 0.1Ω – 20MΩ
- C: 1pF – 20000μF
- L: 1μH – 20000H
- Q, D: 0 – 10000
- : -90° – 90°
- Nauwkeurigheid: Ongeveer 1% (getest op weerstand 1Ω – 1MΩ)
- Meting voorwaarden:
- Testfrequentie: 100Hz, 1KHz
- Open spanning: 0,5 Vpp
- Gemengd:
- Meetaansluitingen: 4 Kelvin-draden op de testklemmen
- Variërend: Volautomatisch
- Vergoedingen: Open, Short
- Seriële gegevensuitvoer: Ja
- Voeding: USB of batterij
- Stroomverbruik: < 100mA @ 5V
- Afmetingen: 111 x 76 x 25 mm
- Gewicht: 100g
Pakket bestaat uit:
- 1 x Doe-het-zelf LCR-kit (optioneel)
- 1 x Behuizing alleen (optioneel)
