Beschrijving:

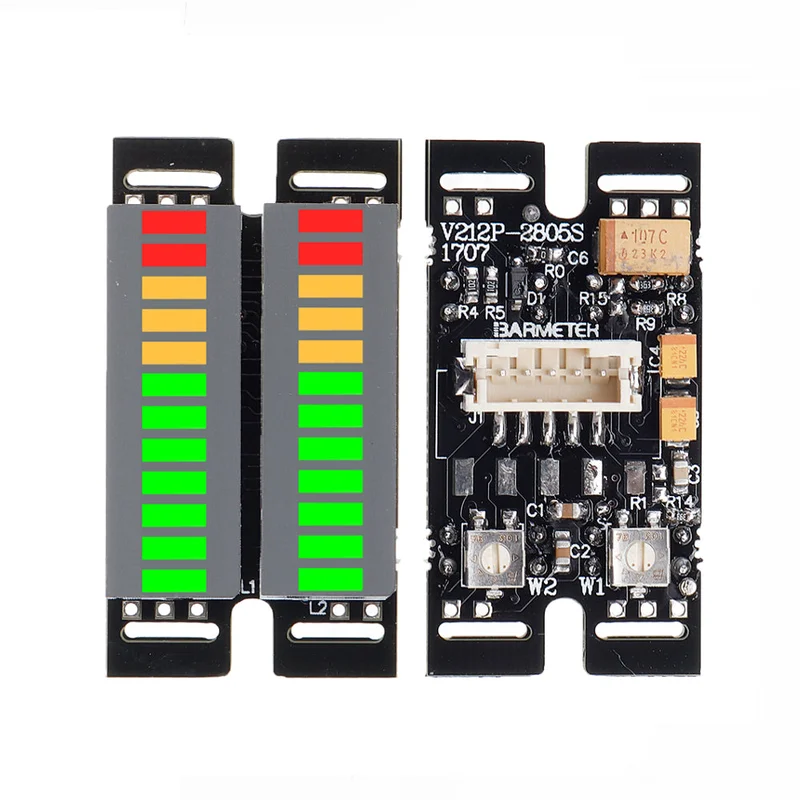

Deze LED muziek audio spectrum indicator is ontworpen om het volume-niveau van audio in real-time weer te geven. Het apparaat heeft een dual-channel ontwerp en is eenvoudig aan te sluiten op een DC 5V voeding.
- Ingangsweerstand:3KΩ
- Ingangsbereik:-38dB tot +10dB
- Gevoeligheidsinstelling:3VU
- Aantal segmenten:2×12
- Afmetingen:27.9 x 4.7 mm
- Segmentafstand:2.54 mm
- Voeding:DC 5V
| Num. | Kleur | Symbool | Definitie | Beschrijving |
|---|---|---|---|---|
| 1 | Zwart | PS- | Voeding invoer – | 0V |
| 2 | Blauw | Rin | Rechter audio invoer | |
| 3 | Geel | Lin | Linker audio invoer | |
| 4 | Rood | PS+ | Voeding invoer + | +5V |
| 5 | Wit | PH | Piek vasthouden | Verbind “PS-” voor piek vasthouden Verbind “PS+” voor geen piek vasthouden |
Inhoud van de verpakking:
1 x Niveau Muziek Indicator
