Beschrijving:

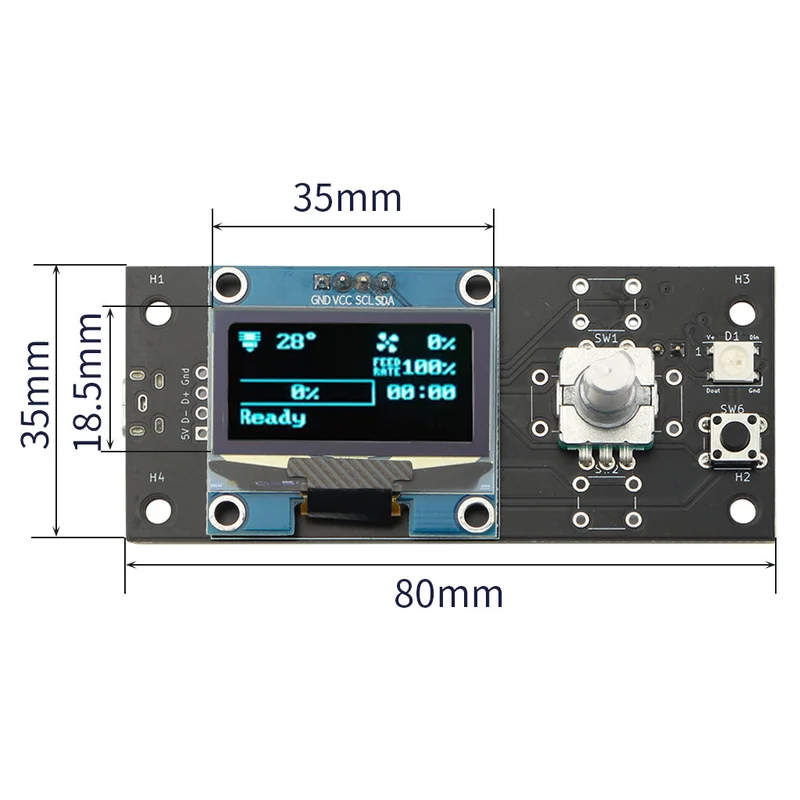

- STM32F042F6P6 MCU met interne oscillator
- SWD-header voor eenvoudig debuggen (standaard niet ingevuld)
- Dubbele USB-poort (verticaal of horizontaal) met breakouts-pin-header voor USB-header
- I2C-schermaansluitingen voor 1,3-inch display met jumpers aan de achterkant om te selecteren welke pinnen (1 of 2) voeding en aarde zijn
- EN11-stijl klik-encoder ondersteuning
- Reset/kill-knop
- 3 GPIO pin-header
- 1 on-board Neopixel met uitgebroken datalijn voor uitbreiding
- Naast de PCB- en SMD-onderdelen (zie stuklijst), heeft u nodig:
- Encoder van Amazon of DigiKey
- Kill- en reset-schakelaar 6 mm tactiele knoppen van 4,3 mm hoog
- Een OLED-scherm van 1,3″
- Pin header assortiment mannelijke Dupont-stijl en/of JST-XH-stijl (kan handig zijn voor USB omdat het gepolariseerd is)
- Optioneel kunt u krijgen:
- Neopixels of kijk op eBay voor kale 5050 Neopixels
- Micro-USB-poort (Horizontal Molex 105017-0001 of gelijkwaardig) of (Vertical Molex 105017-0001)
Opmerking:deze productverzendlijst bevat geen knoppen, knoppen moeten apart worden aangeschaft.
