Multifunctionele instelbare signaalgenerator 2-10V-Snelle verzending

Description

Omschrijving:

Deze module is beschikbaar in twee versies: de signaalgenerator en de versie met MODBUS-functie. Het verschil is dat de voeding van de MODBUS-versie een RS485-communicatie-interface heeft, waarmee gegevens kunnen worden ingesteld of verzameld via software op een computer, of in communicatie met PLC’s, DCS-systemen, slimme meters en andere apparatuur. Verder zijn de andere functies gelijk.

Fabrieksinstellingen herstellen:Schakel de voeding uit, houd P1 ingedrukt, schakel de voeding weer in en laat de knop los om de fabrieksinstellingen te herstellen.

Kalibratiefunctie:De module heeft een kalibratiefunctie voor spanning en stroom. Bij een weergavefout kan deze als volgt worden gekalibreerd: Schakel de voeding uit, houd de codeschakelaar ingedrukt en schakel de voeding weer in. De module gaat nu naar de kalibratiemodus voor spanning en stroom. Gebruik een multimeter om de uitgangsspanning (GND en 2-10V) of stroom (GND en 4-20mA) te meten en pas aan totdat deze overeenkomt met de multimeter. Na drie seconden kan de voeding worden uitgeschakeld, de nauwkeurigheid kan worden gecorrigeerd tot minder dan 0,1%!

Specificaties:

• Voedingsspanning: 7-12V
• Productkenmerken: PWM-modus, pulsmode, bronmodus, sinusgolfmodus
• PWM-modus: spanning, frequentie en duty cycle zijn instelbaar, nauwkeurigheid tot 0,1%; spanningsbereik: 1-24V, frequentiebereik: 1-150KHZ, duty cycle bereik: 0-100%

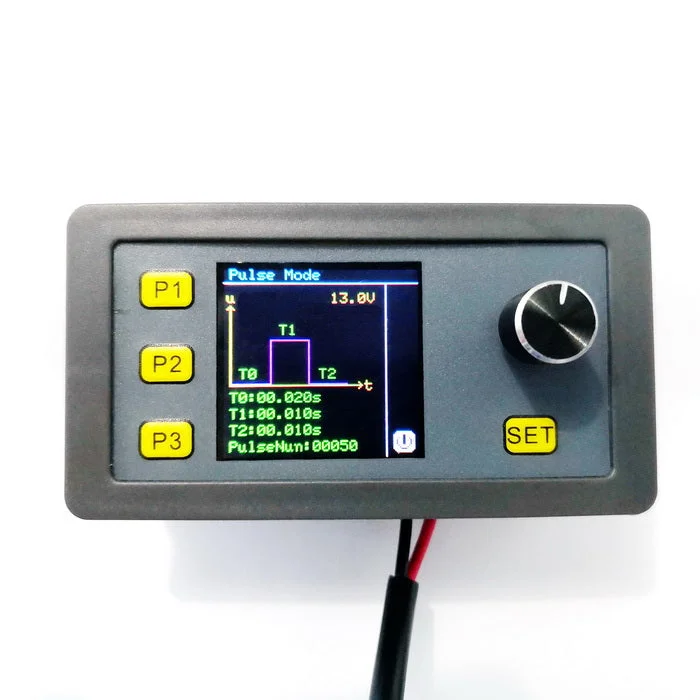

• Pulsmode: startvertragingstijd T0: 0-60S, hoge tijd T1: 0-60S, lage tijd T2: 0-60S, aantal pulsen PulseNun: 1-60000, nauwkeurigheid 0,001S
• Signaalbronmodus: spanningsbron 2-10V instelbaar, stroombron 4-20mA instelbaar
• Sinusgolfmodus: 1-1000HZ instelbaar
• Signaalbelastingcapaciteit: maximale uitgangsstroom 30mA (opmerking: dit product is de uitgang van de signaalbron en kan geen hoogvermogenbelasting direct aansteken)
• Omgevingstemperatuur: -10 tot +70°C
• Module afmetingen: lengte 79mm, breedte 43mm, hoogte 41mm
• Opening afmetingen: lengte 76mm, breedte 39mm
• Gewicht: 53g

Pakketinhoud:

• 1 x Signaalgenerator
• 1 x Modbus (optioneel)
