Description
Kenmerken:
- Voedingsspanning: 7~15V aanbevolen
- Modelnummer: MEGA+WiFi-R3-AT2560-ESP8266-CH340G
- Aangepast: Ja
- Microcontroller: ATmega2560
- WiFi Microcontroller: ESP8266
- USB-converter: CH340G
- Pinout: MEGA R3
Beschrijving:

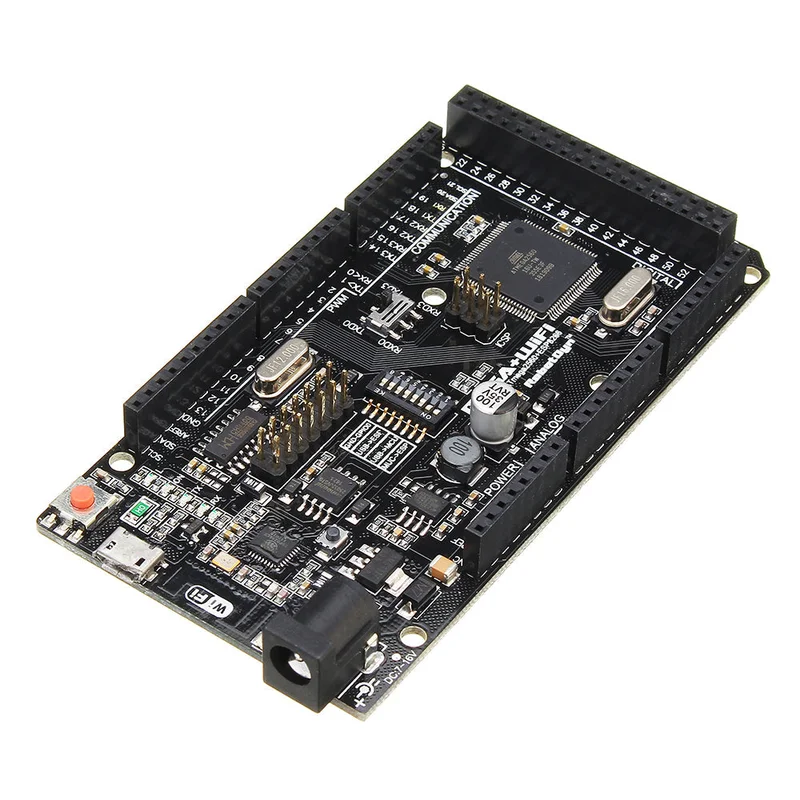

Volledige integratie op één bord: Mega R3 ATmega2560 en WiFi ESP8266 met 32Mb (megabit) geheugen. Alle modules kunnen samen of afzonderlijk werken, en elke module heeft zijn eigen pinout headers.
Een handige oplossing voor de ontwikkeling van nieuwe projecten die U no en WiFi vereisen.
Via USB kunt u sketches en firmware voor de ATmega2560 en de ESP8266 bijwerken. Hiervoor is er een USB-serieel converter CH340G aan boord.
Het gebruik van dit bord is zeer eenvoudig.
Het bord heeft een DIP-schakelaar om de modules aan te sluiten.
Bijvoorbeeld, om USB en ATmega2560, USB en ESP8266, of ATmega2560 en ESP8266 aan te sluiten.
Tabel DIP-schakelaar:
| Verbinding | DIP | ||||||
| ATmega2560 ESP8266 | ON | ON | OFF | OFF | OFF | OFF | OFF |
| USB ATmega2560 | OFF | OFF | ON | ON | OFF | OFF | OFF |
| USB ESP8266 (Firmware of sketch bijwerken) | OFF | OFF | OFF | OFF | ON | ON | ON |
| USB ESP8266 (communicatie) | OFF | OFF | OFF | OFF | ON | ON | OFF |
| Alle onafhankelijk | OFF | OFF | OFF | OFF | OFF | OFF | OFF |
Speciale oplossing:
USB ATmega328 ESP8266
| Verbinding | DIP | SWITCH 2 | ||||||
| USB ATmega2560 ESP8266 | ON | ON | ON | ON | OFF | OFF | OFF | To RXD3/TXD3 |
· USB-converter CH340G verbonden met RX0/TX0 van ATmega2560
· ESP8266 verbonden met RX3/TX3 van ATmega2560
Pakket bevat:
- 1 x Module
