Ontwikkelbord voor ESP32-horloges met OLED/TFT-kleurenscherm-Snelle verzending

Description

Wat is het?

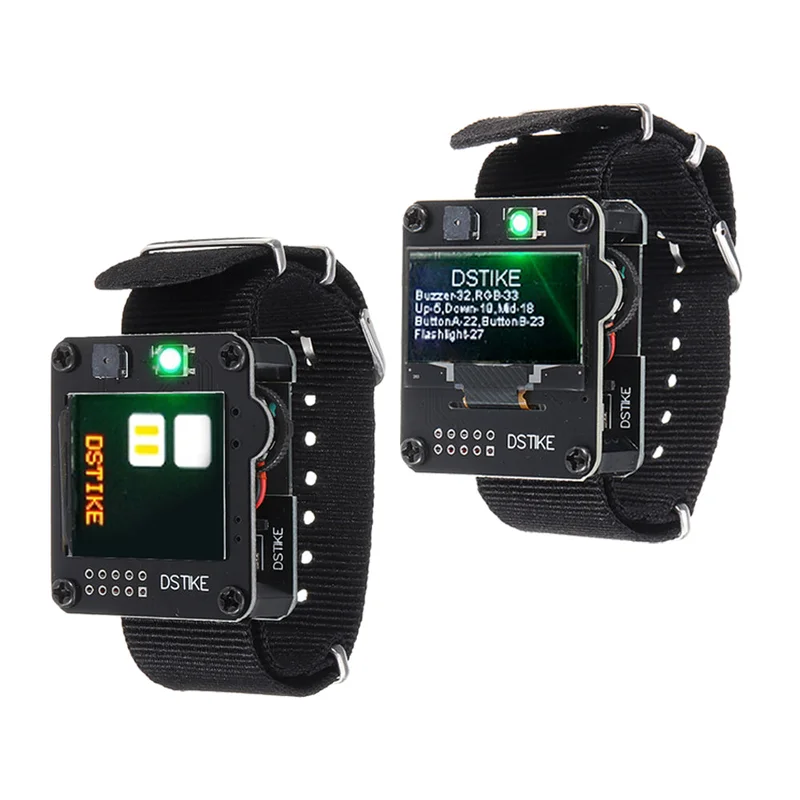

Dit is een ontwikkelbord voor ESP32-horloges, beschikbaar in twee versies: een OLED-versie en een TFT-kleurversie. Beide versies delen hetzelfde is het ontwikkeld?
Dit product is ontworpen in combinatie met een stijlvolle polsband. Met de ervaring die is opgedaan bij het maken van de polsband, werd de ESP32 gekozen als de beste optie voor een “horloge”.De break-out pads zijn ontworpen om verschillende sensoren aan te kan worden gebruikt voor communicatie met een computer of een ander pinnen 17/16 kunnen worden aangesloten op een RTC-module of andere kunnen ADC-signalen pinnen 25/26 kunnen DAC-signalen maakt het speciaal?
Compact formaat: 3,8 x 4,5 cmDikte: 1,5 cmDubbelzijdig 4-laags bordIngebouwde batterij van 600 mAhAan/uit-schakelaarOLED-versie: 1.3 OLED SH1106 (SDA-17, SCL-16)TFT-kleurversie: ST7789 240 x 240 LCD (SDA-17, SCL-16, DC-22, RES-23)Buzzer-32WS2812b RGB LED-33Navigatieknop (Omhoog-19, Midden-18, Omlaag-5)Externe schuifknop voor de OLED-versie (22, 23)Markeer LED (27)Laadindicatie-LED (aan betekent opladen, uit betekent vol)Reset- en Flash-knop aan de onderzijdeBreak-out GPIO’s (TX, RX, 17, 16, SVP, SVN, 25, 26, GND, 3V)
Ondersteuning voor SD-kaartenGPIO12 – DAT2GPIO13 – DAT3GPIO15 – CMDGPIO14 – CLKGPIO2 – DAT0GPIO4 – DAT1GPIO21 – kaart
Tutorial:

de omgeving voor de OLED-bibliotheekInstalleer de TFT de Adafruit voor de OLED-versieCodevoorbeeld voor de TFT-kleurversieUpload configuratie
Pakketinhoud:

1 x ESP32 horloge ontwikkelbord
