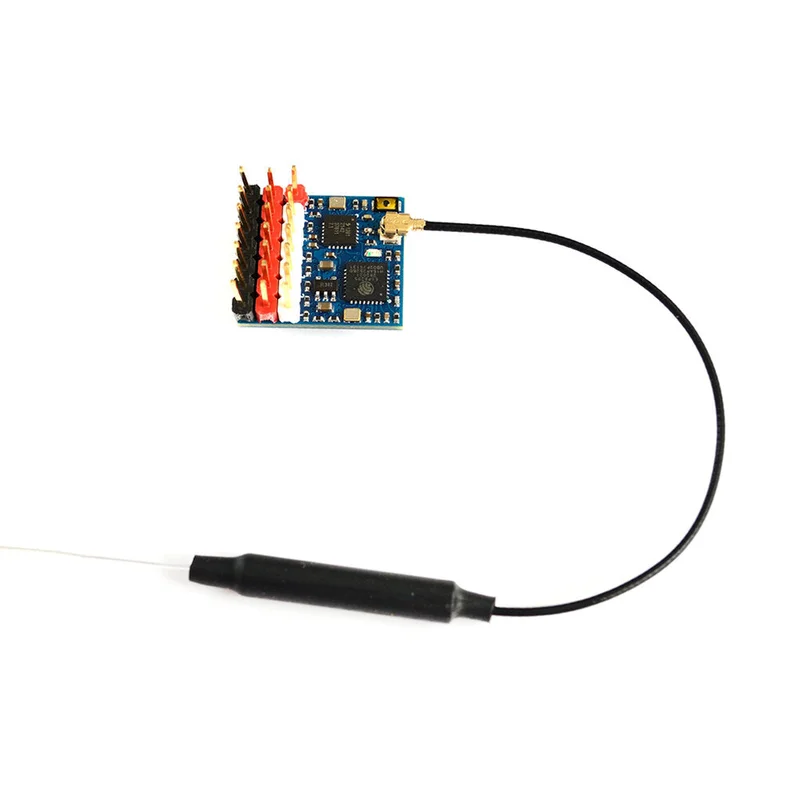

PWM ontvanger 2.4 GHz met antenne-ondersteuning en spanningsdetectie voor FPV RC racing drone-Snelle verzending

Description

Beschrijving:

Model: ELRS-R24-P6

Artikel: PWM Ontvanger

Microcontrollers: ESP8285, SX1281

Antenne aansluiting: IPEX MHF 1

6x PWM uitgangen

Ondersteuning van 2 ~ 8S VBat-spanningsdetectie

RF-frequentie: 2,4 GHz (2400 ~ 2480 MHz)

Telemetrievermogen: 12dBm

Uitvoerprotocol ontvanger: PWM

Ingangsspanning: 4~9V DC @ “+” pad

Spanningsdetectie: 34V Max. @ “VBat”-pad

Vermogensdissipatie: 45mA (bindend), 85mA (wifi-modus)

PCB-afmetingen: 20 mm x 18 mm

Gewicht: 2g met antenne

Firmware

* ExpressLRS 3.0 of nieuwer, DIY 2.4GHz / DIY 2400 RX PWMP EX.

* Voor meer informatie over de PWM-ontvanger,klik hier.

* Zorg ervoor dat zowel de ontvanger als de TX-module ExpressLRS 3.0 of nieuwer gebruiken.

* De ontvanger heeft ExpressLRS 3.0 voorgeladen met de bindzin ‘123456’. De ontvanger zal niet in de bindingsmodus gaan als de traditionele bindingsprocedure wordt gebruikt.

* U moet het opnieuw flashen met uw bindzin OF naar de WebUI gaan om uw bindzin in te stellen.

Knipperen via wifi

* Koppel ESC en servo’s eerst los van de ontvanger.

* Schakel de ontvanger in via de 5V-bron. De LED van de ontvanger (rood) zal eerst langzaam knipperen en na 20 seconden snel knipperen om aan te geven dat het in de wifi-hotspotmodus staat.

* Voor meer gedetailleerde stappen, raadpleeg deze pagina.

* Doel: DIY 2,4 GHz / DIY 2400 RX PWMP EX.

Knipperen via UART

* Koppel ESC en servo’s eerst los van de ontvanger.

* Sluit de ontvanger aan op de USB-TTL-adapter, met TX op de ontvanger aangesloten op de Rx op de USB-TTL en RX op de ontvanger aangesloten op de Tx van de USB-TTL. Sluit 5V en GND van de USB-TTL aan op 5V en GND van de ontvanger.

* Druk op de opstartknop terwijl u de ontvanger inschakelt en laat vervolgens los – de rode LED op de ontvanger zou nu continu moeten branden.

* Selecteer het doel DIY 2,4 GHz / DIY 2400 RX PWMP EX en “UART” voor de flash-methode, stel uw bindzin en firmware-opties in en klik op Build en Flash wanneer u klaar bent.

Pakket Inbegrepen:

1x ELRS-R24-P6 ontvanger

1x IPEX MHF1 antenne, 15 cm
