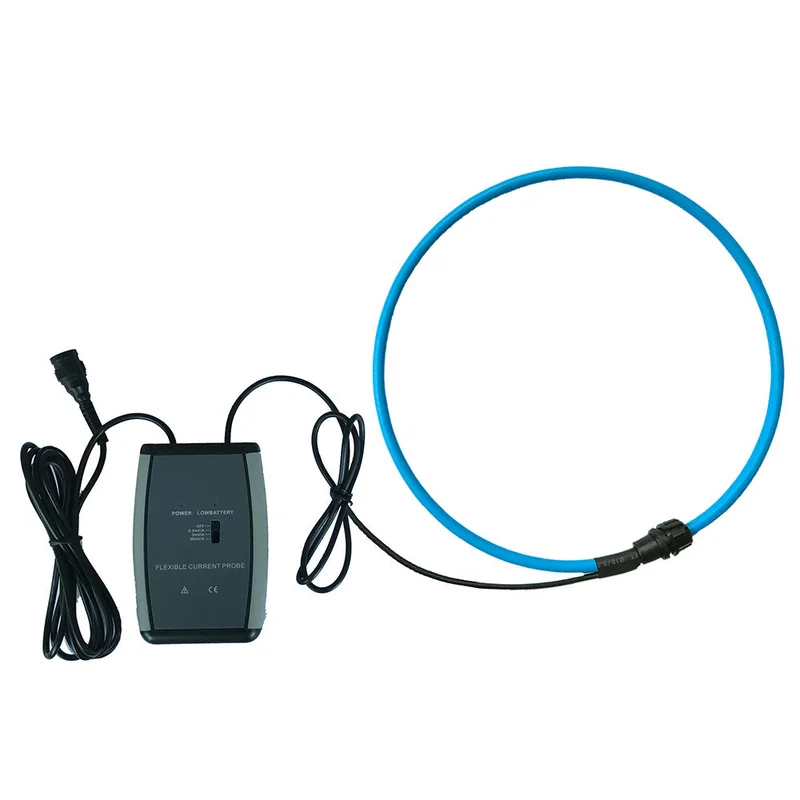

Rogowski-spoelstroomsensor met integrator 630 mm spoellengte-Snelle verzending

Description

Omschrijving:

Deze Rogowski-spoelstroomsensor is een ringkernspoel die gelijkmatig is gewikkeld op een niet-ferromagnetisch materiaal. Het heeft geen hysterese-effect, bijna geen fasefout, geen magnetische verzadiging en biedt extreem hoge lineariteit. Het uitgangssignaal is de differentiatie van stroom ten opzichte van tijd. Door het uitgangsspanningssignaal te integreren, kan de ingangsstroom nauwkeurig worden hersteld, met een meetbereik van milliampère tot tienduizenden ampère. Dit product is voornamelijk bedoeld voor de detectie van AC-lekstroom, hoge stroom, harmonische stroom van hoge orde, complexe golfvormstroom, tijdelijke impulsstroom, fase, elektrische energie, vermogen, arbeidsfactor, enz. Met de integrator is het eenvoudig te integreren in andere apparatuur, zoals veldkalibrators voor elektrische energiemeters, multifunctionele meters, oscilloscopen, digitale multimeters, kabelidentificatie-instrumenten, kabelfoutdetectoren, aardingsweerstandtesters, fase-voltameters en digitale stroomrecorders. Het kan verschillende elektrische parameters in een ononderbroken toestand meten en vergelijken.

De flexibele spoel van deze sensor heeft geen blootliggende metalen geleider, wat zorgt voor contactloze meting, veilig en betrouwbaar. Het compacte formaat, lichte gewicht en flexibele ontwerp maken het geschikt voor smalle omgevingen en plaatsen met dichte bedrading. Met een breed meetbereik, hoge nauwkeurigheid en betrouwbaarheid, kunnen gebruikers de spoellengte aanpassen aan hun behoeften. Deze sensor wordt veel gebruikt in elektriciteit, communicatie, meteorologie, spoorwegen, olievelden, bouw, meet- en wetenschappelijke onderzoeksinstellingen, industriële en mijnbouwondernemingen en andere gebieden. Het is bijzonder geschikt voor industriële omgevingen met ernstige signaalvervormingen, zoals relaisbescherming, siliciumgestuurde gelijkrichters, snelheidsregeling voor frequentieomzetting, halfgeleiderschakelaars en vermogenselektronische conversieapparatuur.

Specificatie:

Functie:Detectie van AC-lekstroom, hoge stroom, harmonische stroom van hoge orde, complexe golfvormstroom, tijdelijke impulsstroom, fase, elektrische energie, vermogen, arbeidsfactor, enz.

Detectiemethode:Flexibele CT: het uitgangssignaal is de differentiatie van stroom ten opzichte van tijd. Door het uitgangsspanningssignaal te integreren, kan de ingangsstroom nauwkeurig worden hersteld.

Spoeldiameter:8 mm

Bereik:0A ~ 10kA

Resolutie:0,1 A

Output:0.3mV/A, 3mV/A, 30mV/A (output kan worden aangepast)

Voeding:9V 6F22-batterij

Indicator batterij bijna leeg:Ja

Stroomverbruik:6 mA bij spanningsuitgang. Een droge alkalinebatterij levert naar verwachting 80 uur continu stroom.

Nauwkeurigheid:± 1,0% FS (50Hz / 60Hz); 23°C ± 2 °C, onder 70% RV, de draad bevindt zich in het midden van de spoel.

Fasefout:≤1 ° (50Hz / 60Hz; 23 °C ± 2 °C)

Uitgangsinterface:BNC-connector (optioneel: audiostekker, banaanstekker, blanke draad)

Output lijn lengte:2 m

Interferentie door elektrische velden:Geen hysterese-effect, vrij van externe interferentie door elektrische velden.

Draadpositie:De te testen draad bevindt zich in het midden van de spoel en de positiefout heeft invloed op ≤ ± 0,3% FS.

Reactiefrequentie:0,1 Hz ~ 10 MHz

Lijnspanning:Lijntest onder AC 1000V

Werktemperatuur en vochtigheid:-20 °C ~ 50 °C; onder 80% RV

Opslagtemperatuur en vochtigheid:-10 °C ~ 60 °C; onder 70% RV

Isolatiesterkte:AC 2000V / rms (beide uiteinden van de spoel)

Pakket bestaat uit:

• 1 x Rogowski-spoelstroomsensor met integrator
