RS485 CAN shield uitbreidingskaart voor Raspberry Pi-Snelle verzending

Description

Overzicht:

De RS485 & CAN Shield is een industriële communicatiemodule voor de Raspberry Pi. Deze module beschikt over 2 RS485-bus interfaces en 1 CAN-bus communicatie-interface via SPI. Zowel de CAN-bus als de RS485-bus worden gevoed door een gescheiden isolatie-voedingsmodule. Het signaal tussen de transceiver en de controller is geïsoleerd, en er is ESD-bescherming voor de communicatiepoort, waardoor uw Raspberry Pi geschikt is voor gebruik in een strikte industriële omgeving.

Kenmerken:

• Compatibel met Raspberry Pi 4 Model B, 3B+, 3B, 2B, Zero en Zero W.
• Gebruik slechts een klein aantal GPIO-pinnen, zodat de overige pinnen beschikbaar blijven voor andere uitbreidingsfuncties. Voor meer informatie, zie deRS485 CAN Shield GPIO MAP.
• Voeding en signaalisolatie met ingebouwde piekspanning en ESD-bescherming.
• CAN-functie met een onboard CAN-controller (MCP2515) via SPI-interface, een high-speed CAN-transceiver en digitale isolatie (ADUM1201BRZ). Communicatiesnelheden van 20Kbps tot 1Mbps zijn programmeerbaar.
• RS485-functie, bestuurd via UART, met half-duplex communicatie. Ondersteunt automatische TX/RX-besturing zonder programmeren, met onboard SPI naar RS485 (SC16IS1752) en elektrische gegevensisolatie (ADM2483).
• Ingebouwde 120 Ohm terminal weerstand voor impedantie matching en om de mogelijkheid tot aansturing te garanderen.

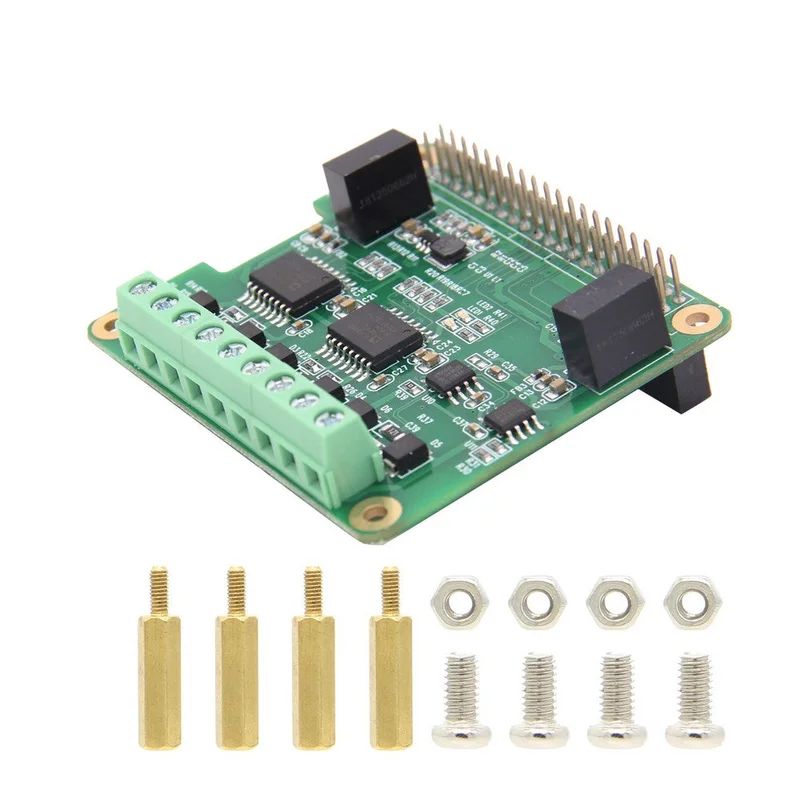

Paklijst:

• 1 x schild
• 4 x F/M spacer (2.5 * 16 + 6)
• 4 x schroef (2.5 * 6)
