Description

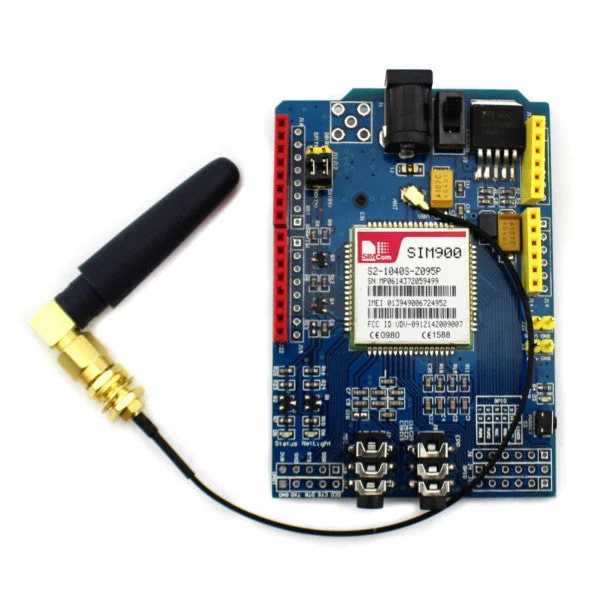

SIM900 quad-band GSM GPRS shield ontwikkelbord voor Arduino
Kenmerken:
- De GPRS Shield is gebaseerd op de SIM900-module en is compatibel met Arduino en zijn clones.
- De GPRS Shield biedt een manier om te communiceren via het GSM-netwerk.
- Met de shield kun je SMS, MMS, GPRS en audio bereiken via UART door AT-commando’s te verzenden (GSM 07.07, 07.05 en verbeterde SIMCOM AT-commando’s).
- De shield heeft 12 GPIO’s, 2 PWMs en een ADC van de SIM900-module (allemaal 2V8 logica) aan boord.
Specificaties:
- Quad-Band 850 / 900 / 1800 / 1900 MHz – werkt op GSM-netwerken in alle landen ter wereld.
- GPRS multi-slot klasse 10/8
- GPRS mobiele station klasse B
- Voldoet aan GSM fase 2/2+
- Klas 4 (2 W @ 850 / 900 MHz)
- Klas 1 (1 W @ 1800 / 1900 MHz)
- Besturing via AT-commando’s – Standaard commando’s: GSM 07.07 & 07.05 | Verbeterde commando’s: SIMCOM AT-commando’s.
- Korte berichtendienst – zodat je kleine hoeveelheden data over het netwerk kunt verzenden (ASCII of ruwe hexadecimale gegevens).
- Ingebouwde TCP/UDP-stack – stelt je in staat om gegevens naar een webserver te uploaden.
- RTC-ondersteuning.
- Selecteerbare seriële poort.
- Luidspreker- en hoofdtelefoon-aansluitingen.
- Laag energieverbruik – 1.5mA (slaapstand).
- Industrieel temperatuurbereik – -40°C tot +85°C.
Toepassingen:
- M2M (Machine 2 Machine) toepassingen.
- Afstandsbediening van apparaten.
- Afstandsweerstation of een draadloos sensornetwerk.
- Voertuigvolgsysteem met een GPS-module.
Waarschuwingen:
- Zorg ervoor dat je SIM-kaart ontgrendeld is.
- Het product wordt geleverd zonder isolerende behuizing. Neem ESD-voorzorgsmaatregelen, vooral bij droog (lage luchtvochtigheid) weer.
- De fabrieksinstelling voor de GPRS Shield UART is 19200 bps 8-N-1. (Kan worden gewijzigd met AT-commando’s).
- Voedselselectie – kies de voedingsbron voor de GPRS shield (externe voeding of 5V van Arduino).
- Voedingsaansluiting – aangesloten op externe 4.8~5VDC voeding.
- Antenne-interface – aangesloten op externe antenne.
- Seriële poortselectie – kies ofwel software seriële poort of hardware seriële poort om verbinding te maken met de GPRS Shield.
- Hardware serieel – D0/D1 van Arduino.
- Software serieel – D7/D8 van Arduino.
- Status LED – geeft aan of de voeding van de SIM900 aan is.
- Netwerklicht – geeft de status aan van de SIM900 verbinding met het netwerk.
- UART van SIM900 – UART-pinnen van de SIM900.
- Microfoon – om telefoongesprekken te beantwoorden.
- Luidspreker – om telefoongesprekken te beantwoorden.
- GPIO, PWM en ADC van SIM900 – GPIO, PWM en ADC-pinnen van de SIM900.
- Power key – aan- en uitzetten van de SIM900.
Opmerking:
- De invoer van het SIM900 bord is 5-26V 2A, we raden een stroom van meer dan 9V 2A aan.
- Zorg ervoor dat je SIM-kaart niet vergrendeld is.
- De communicatie baudrate van de GPRS Shield is 19200 BPS 8-N-1.
Pakketinhoud:
- 1 x SIM900 bord voor Arduino
