SKR V1.3 moederbord met 4 TMC2130 SPI stappenmotor drivers voor 3D-printer-Snelle verzending

Description

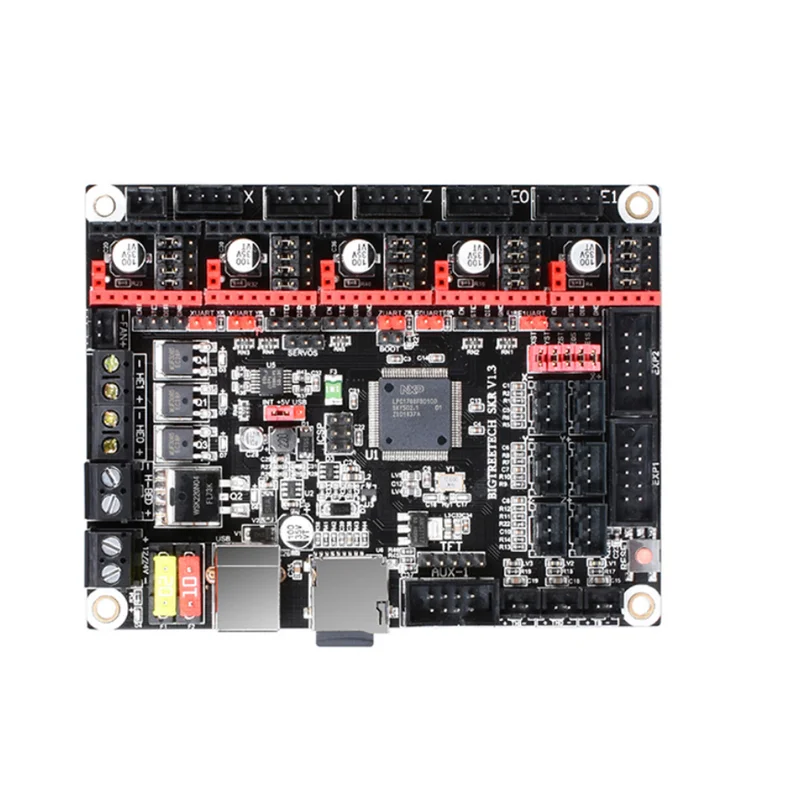

SKR V1.3:

• 32-bits LPC1768 Master Chip CPU-besturingskaart
• Ondersteuning werkmodus: TMC2208 UART & TMC2130 SPI, tot 256 onderverdelingen
• Ondersteuning Auto Bed Leveling Sensor: BLTouch
• Microprocessor: ARM Cortex-M3 CPU
• Ingangsspanning: DC12V-DC24V, 5A-15A

TMC2130 V3.0 SPI-lassen voltooid

• Configuratie: Dir / Step / SPI
• Microstappen: tot 1/256
• MicroPlyer: 1/256
• Logische spanning VI0: 3-5V
• Motorspanning: 5,5-46V
• Motorfase-stroom: 1,2 A RMS, 2,5 A piek
• DIY 2130 V3.0-optie is niet bedraad en vereist dat u zelf soldeert wanneer u de SPI-modus gebruikt, anders werkt de stappenmotor in de normale modus
• Lasmethode: lassen CFG4 naar GND, CFG5 naar VCC (voeg de draad TMC2130 samen toe, als u het SPI-model wilt gebruiken)

Pakket inbegrepen:

• 1x SKR V1.3 besturingskaart
• 4x TMC2130 SPI V3.0
• 1x driver draad set

Voor meer informatie over de SKR V1.3 en TMC2130 V3.0, kunt u de volgende links bezoeken:

• SKR V1.3 GitHub / Manual
• TMC2130 V3.0 informatie

Alleen Marlin-firmware kan de volledige functionaliteit van SKR V1.3 demonstreren.
