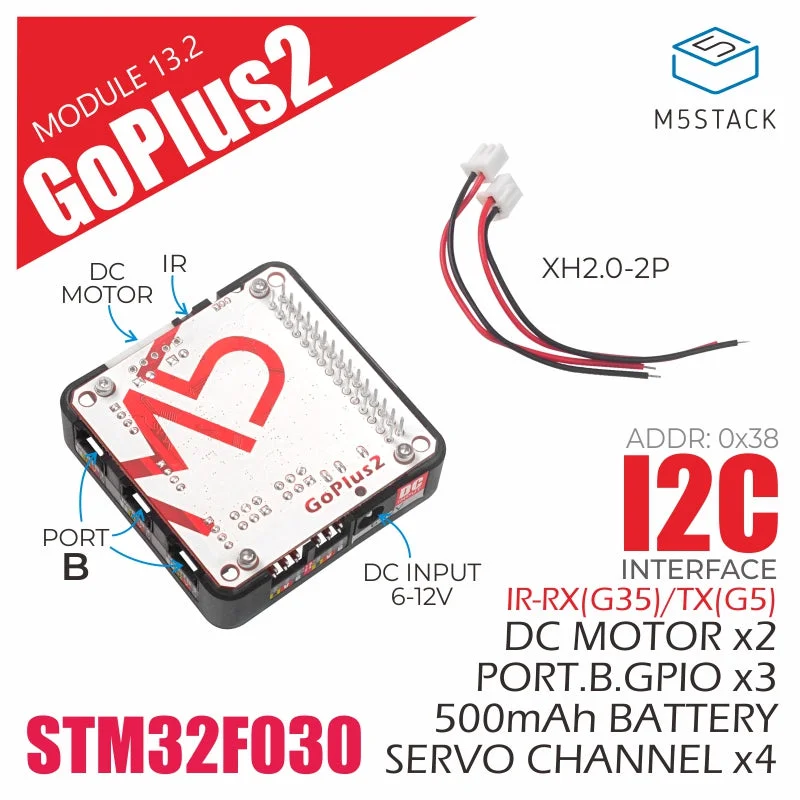

Description
Beschrijving:Communicatieprotocol: I2C (0x38)
Functies:
- 2x DC-motorinterface
- 4x Servo-interface
- IR zenden en ontvangen
- 3x uitbreidbare POORT B
- STM32F030C8T6 chip
- Ingebouwde 500 mAh-batterij
Pakket Inbegrepen:
- 1 x motor- en servobesturingsmodule
- 2 x DC-motorkabel
Toepassingen:
- Actuator / motoraandrijving
- Beheer en controle van meerdere in- en uitgangssignalen
- Infrarood controller
- Basis voor DIY speelgoed
Specificaties:
| Bron | Parameter |
|---|---|
| Hoofdbesturingschip | STM32F030C8T6 |
| Uitbreidbare interface | Gelijkstroommotor x 2, PORT-B x 3, Servo x 4 |
| Motor aandrijving | DRV8833 |
| IR | Verzenden en ontvangen |
| Accu | 500mAh |
| Communicatieprotocol | I2C: 0x38 |
| Netto gewicht | 38g |
| Bruto gewicht | 58g |
| Productgrootte | 54 x 54 x 13 mm |
| Pakketgrootte | 95 x 65 x 25 mm |
EasyLoader:EasyLoader is een snel programma om te schrijven, met een ingebouwd voorbeeldprogramma dat gerelateerd is aan het product. Het kan eenvoudig naar de hoofdbesturing worden geschreven om een reeks functiecontroles uit te voeren. Installeer de bijbehorende stuurprogramma’s volgens het type apparaat.
Schematisch:Klik hier om te openen
PinMap:
| M5Core | GPIO35 | GPIO5 | – | – |
|---|---|---|---|---|
| IR | Ontvangen | Overdragen | – | – |
| M5Core | GPIO22 | GPIO21 | 5V | GND |
| GoPlus2 | SCL | SDA | 5V | GND |
Gerelateerde link:GoPlus2 I2C-protocolDRV8833 Gegevensblad
Voorbeeld:Voor voorbeeldcode,klik hier om te downloaden.
