Stepper motor driver voor 3D printen – TB6600 42/57/86-Snelle verzending

Description

Specificatie:

• Bedrijfsspanning: DC 10V-45V. Aanbevolen is het gebruik van een voeding van DC24V of DC32V.
• Nominale maximale uitgang: ± 4,5A
• Segmenten: Stap, halve stap, 1/4 stappen, 1/8 stappen, 1/16 stappen, met een maximale onderverdeling van 16.
• Afmetingen: breedte 52 mm, lengte 82 mm, hoogte 30 mm.

Kenmerken:

• Uitgangsstroom is traploos instelbaar, geschikt voor verschillende toepassingen.
• Automatische halfstroomfunctie met een handige schakelaar.
• Gebruik van 6N137 high-speed optocoupler om te voorkomen dat de motor stopt bij hoge snelheid.
• Voorzien van de TB6600HG chip met beveiligingen tegen laagspanning, oververhitting en overstroom, en verbeterde kortsluitbeveiliging in vergelijking met TB6560.
• De achterkant van het bord bevat een beschrijving van de onderverdeling.
• Output kortsluitbeveiliging is aanwezig.
• Twee ingangsklemmen voor eenvoudige bedrading, direct aan te sluiten op MKS-Gen.
• Geschikt voor 4.2A 42, 57, 86 tweefase- / vierfase- / vierdraads- / zesdraads steppermotoren.

Speciale opmerking:

• De voeding mag niet omgedraaid worden, dit kan de chip beschadigen.
• De huidige instelling mag de nominale stroom van de motor niet overschrijden.

Gebruiksaanwijzing:

• Bedrijfsspanning: DC 10V-45V, aanbevolen is DC24V of DC32V.

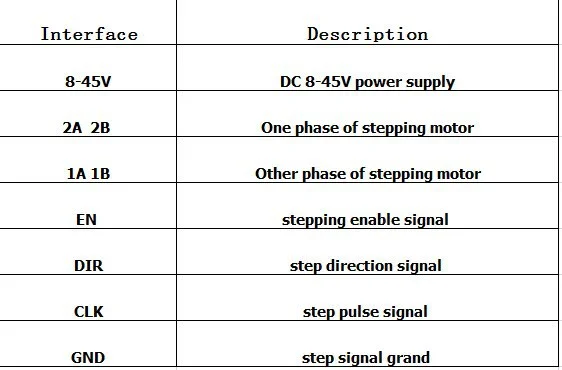

• Twee ingangsklemmen, slechts één groep kan worden aangesloten; de twee groepen terminals zijn identiek voor eenvoudige bedrading.
• Ingangspulsniveau is 5V; bij 12V is een weerstand van 1K nodig, bij 24V een weerstand van 2,4K.
• Wanneer CLK een puls heeft, draait de motor; zonder puls gaat de motor automatisch in de ingestelde halfstroomtoestand.
• Wanneer DIR laag of drijvend is, draait de motor vooruit; hoog niveau betekent omkeren.
• Wanneer EN laag of drijvend is, werkt de driver normaal; hoog niveau zet de driver offline.
• De witte 4PIN bajonetterminal kan direct op de signaaluitgang van de MKS-Gen worden aangesloten (let op de richting).

Pakketinhoud:

• 1 x Stepper motor driver TB6600 42/57/86 (moederbord en motor zijn niet inbegrepen).
