Beschrijving:

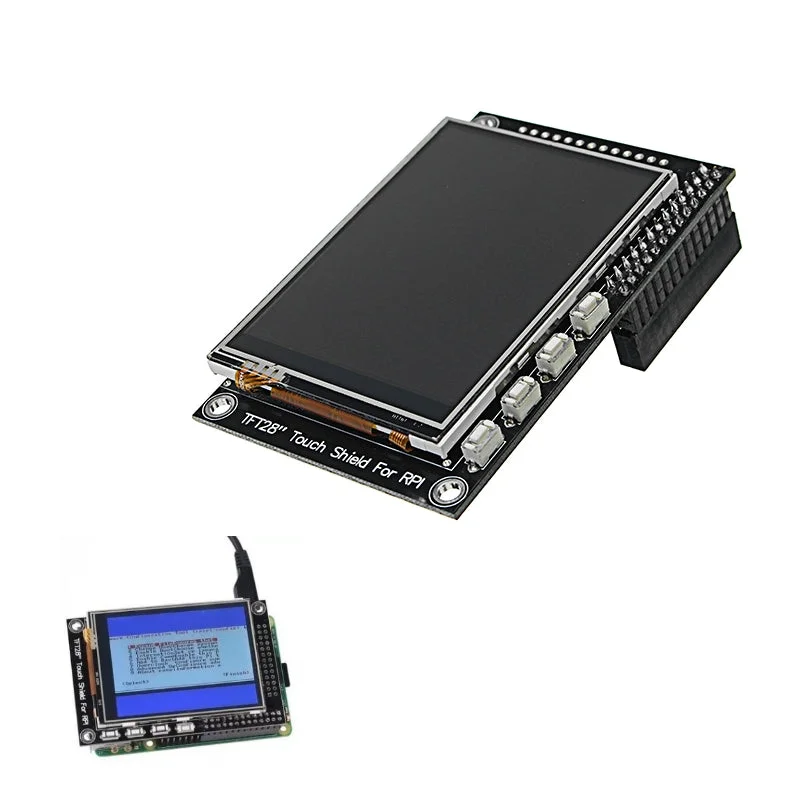

Dit shield voor de Raspberry Pi is uitgerust met een 2,8-inch kleuren TFT-scherm (ILI9340) met een resistieve aanraakinterface, GPIO-connector en vier knoppen.
Het bord bevat de displaycontroller STMPE610, waarmee communicatie met de Raspberry Pi mogelijk is via de SPI-bus. De bijbehorende pennen van de GPIO-connector zijn SCK, MOSI, MISO, CE0 en CE1, naast de pinnen GPIO25 en GPIO24.
De vier extra knoppen op het bord zijn verbonden met de GPIO23-, GPIO22-, GPIO21- en GPIO18-pinnen. Alle andere pinnen zijn ongebruikt en kunnen voor andere doeleinden worden gebruikt.
Het scherm heeft een resolutie van 320 x 240 pixels, met een kleurdiepte van 16 bits. Dit shield kan worden gebruikt om de console om te leiden of als een X-monitor om de Raspbian-desktop, foto’s, video’s en grafische gebruikersinterfaces weer te geven.
Pakket inbegrepen:
- 1x TFT 2.8 Inch Touch Shield
