Omschrijving:

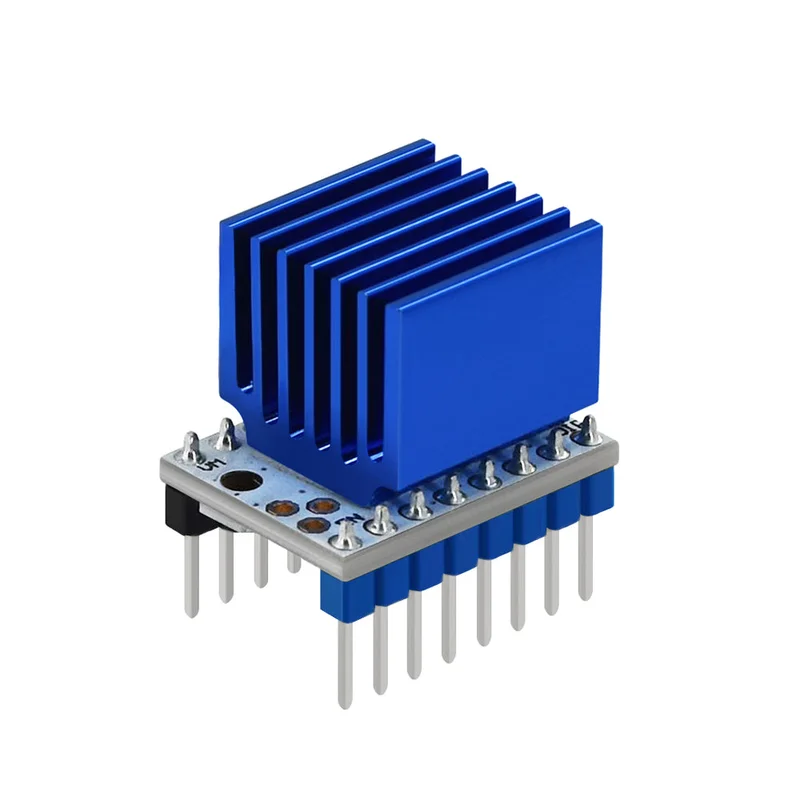

De TMC2208 is een eenassige stappenmotoraandrijfchip met een ingebouwde power tube. Deze module heeft een aandrijfstroom van 1.4A en een piekstroom van 2A, met een spanningsbereik van 4.75V tot 36V en 256 microstappen. Dankzij de gepatenteerde technologieën zoals SpreadCycle, dcStep, StallGuard2 en CoolStep kan deze driver tot 70% energie besparen en biedt het stille werking door StealthChop technologie.
De flexibele microPlyer-interpolatie-eenheid biedt tot 256 microstep/step-resolutie, zelfs bij beperkte pulsfrequenties, waardoor een perfecte sinusvormige controle mogelijk is. Deze componenten zijn ontworpen om compatibel te zijn met bestaande 3D-printerelektronica, waardoor herontwerp niet nodig is. Beide componenten hebben puls- en richtingsingangen en kunnen volledig onafhankelijk werken. De configuratie wordt uitgevoerd via digitale ingangen.
De TMC2208 V2.0 optimaliseert de hardware ten opzichte van de V1.1 en kan deze volledig vervangen.
Specificaties:
- Configuratie: CFG of UART
- Microstappen: tot 1/256
- MicroPlyer: 1/256
- Logische spanning VI0: 3-5V
- Motorspanning: 5.5-36V
- Motorfasestroom: 1,2 A RMS, 2,0 A piek
