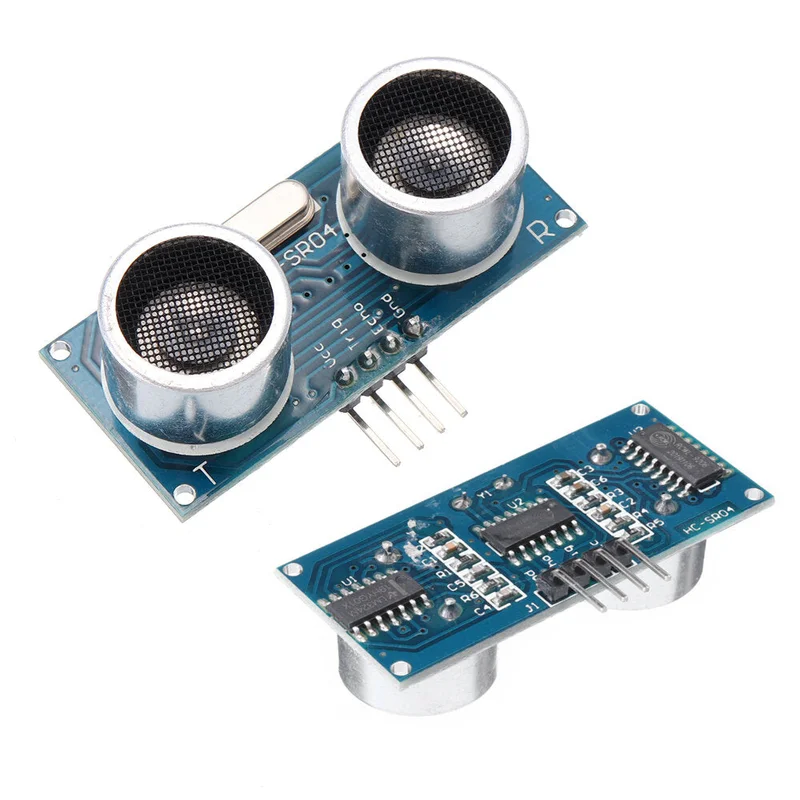

Ultrasone afstandsmeetmodule HC-SR04-Snelle verzending

Description

Omschrijving:

• Werkspanning: 5V (DC)
• Statische stroom: minder dan 2mA
• Uitgangssignaal: elektrisch frequentiesignaal, hoog niveau 5V, laag niveau 0V
• Sensorhoek: niet meer dan 15 graden
• Detectieafstand: 2cm-450cm
• Hoge precisie: tot 0,3 cm
• Input Trigger Signaal: 10us TTL-impuls
• Signaal: output TTL PWL-signaal
• Wijze van verbinding: VCC, trig (T), ech0 (R), GND

Gebruiksmethode:

Voed de module met 5V. De output zal 5V zijn als het obstakel binnen bereik is, of 0V als dat niet het geval is. De out-pin van deze module kan worden gebruikt als schakeluitgang bij een antidiefstalmodule.

Module werkingsprincipe:

1. Gebruik de IO-trigger door ten minste 10us van een hoog-niveausignaal te leveren.
2. De module verzendt automatisch acht blokgolven van 40 kHz en detecteert automatisch of het terugkerende pulssignaal wordt ontvangen.
3. Als er signalen terugkeren, wordt de tijd van het ultrasoon zenden tot ontvangen berekend. Testafstand = (tijd op hoog niveau * geluid (340M/S) / 2.

Notitie:Deze module is niet geschikt om direct op elektrische stroom aan te sluiten. Zorg ervoor dat de GND-aansluiting van deze module eerst is aangesloten om normaal functioneren te waarborgen.

Pakket inbegrepen:

• 1 x HC-SR04 ultrasone afstandmeetmodule
