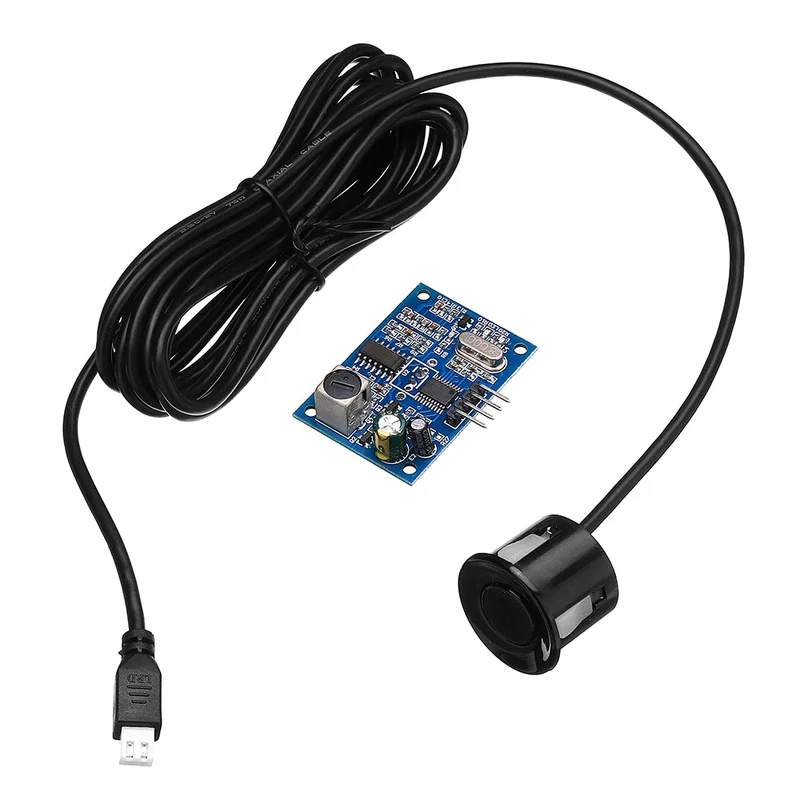

Ultrasone afstandsmeter module DC 5V waterdicht-Snelle verzending

Description

Elektrische eigenschappen:

• Bedrijfsspanning: DC 5V
• Ruststroom: 5 mA
• Totaal huidig werk: 30 mA
• Akoestische emissiefrequentie: 40 kHz
• Verste afstand: 4,5 m
• Blind: 25 cm
• Bedrading: +5V (positieve voeding)
• Trig (besturingszijde) RX
• Echo (ontvanger) TX
• GND (negatief)
• Module grootte: 41 mm x 28,5 mm
• Resolutie: ongeveer 0,5 cm
• Hoek: minder dan 50 graden
• Werktemperatuur: -10 ~ 70 °C
• Opslagtemperatuur: -20 ~ 80 °C

Kenmerken:

• Klein formaat, gemakkelijk te gebruiken;
• Lage spanning, laag stroomverbruik;
• Hoge nauwkeurigheid;
• Sterke anti-jamming;
• Geïntegreerd met waterdichte sonde, geschikt voor natte en zware meetomstandigheden.

Toepassing:

• Horizontale afstand;
• Obstakelvermijding, automatische controle;
• Detectie van naderende objecten;
• Verkeersleiding;
• Veiligheid en industriële controle;
• Kunstmatige intelligentie en onderzoek.

Basiswerkprincipe:

(1) Gebruik de IO-poort TRIG om een hoog signaal van ten minste 10 µs te triggeren;

(2) De module stuurt automatisch 8 pulsen van 40 kHz uit en detecteert automatisch of er een signaal terugkeert;

(3) Bij ontvangst van een signaal wordt een hoog niveau uitgevoerd via de IO-poort ECHO. De tijdsduur van het hoge niveau is de tijd die het ultrasone signaal nodig heeft om terug te keren. De testafstand wordt berekend met de formule: (hoge tijdsduur * geluidssnelheid (340 m/s)) / 2;

Deze module maakt gebruik van een eenvoudige methode: een controlepoort met een hoog niveau van 10 µs kan wachten op de uitvoer van een hoog niveau op de ontvangende poort. Een uitgang kan de timer aansturen; wanneer deze poort laag is, kan de timerwaarde worden gelezen. Deze tijd kan worden gebruikt om de afstand te berekenen. Doorlopend testen maakt het mogelijk om de waarde van uw metingen te verkrijgen.

Pakket inbegrepen:

• 1 x DC 5V ultrasone afstandssensormodule
