Omschrijving:Ramps 1.6 is een4-laags moederbord. Het beschikt over nieuwe 2-pins connectors, die eenvoudiger en handiger zijn om aan te sluiten en minder snel doorbranden. Bovendien heeft Ramps 1.6 een goede koellichaam boven de MOS-buis voor betere is het vermogen van Ramps 1.6groter dan dat van Ramps 1.5, met een maximaal vermogen tot 270W, terwijl Ramps 1.5 slechts tot 200W kan :
- Uitbreidbaar met LCD en andere onderdelen.
- Heater- en ventilator MOSFET-uitgangen en 3 thermistorinterfaces.
- 5A extra beveiliging en componentbescherming.
- Verwarmde bedregeling met extra 11A zekeringen.
- Geschikt voor 5 Pololu stepper drivers.
- Ontwerp van Pololu-plaat pin socket kan eenvoudig worden vervangen of verwijderd voor toekomstige ontwerpen.
- I2C en SPI-pinnen zijn beschikbaar voor toekomstige uitbreiding.
- Servo-connectoren voor het aansluiten van eindstops, motoren en LED’s. Deze connectors zijn verguld en hebben een nominale stroom van 3A, wat ze zeer compact maakt.
- De LED licht op wanneer de heater output heeft, kies 2 motoren om aan te sluiten op Z Prusa Mendel.
Ramps 1.6 Specificaties:
Afmetingen: 101,5 x 60,5 mmOndersteunde motor drivers: vijf motor drivers gelijktijdig, zoals A4988, DRV8825 en andere motor driversIngangsspanning: 12VVermogen: 200WPatch MOS-buis: B55NF06
Mega 2560 R3 Specificaties:
Bedrijfsspanning: 5VAanbevolen ingangsspanning: 7-12VIngangsspanning (limieten): 6-20VDigitale I/O-pinnen: 54 (waarvan 14 PWM-uitgang bieden)Analoge ingangen: 16DC-stroom per I/O-pin: 40mADC-stroom voor 3.3V-pin: 50mAFlash-geheugen: 256 KB, waarvan 4KB gebruikt door de bootloaderSRAM: 8KBEEPROM: 4KB

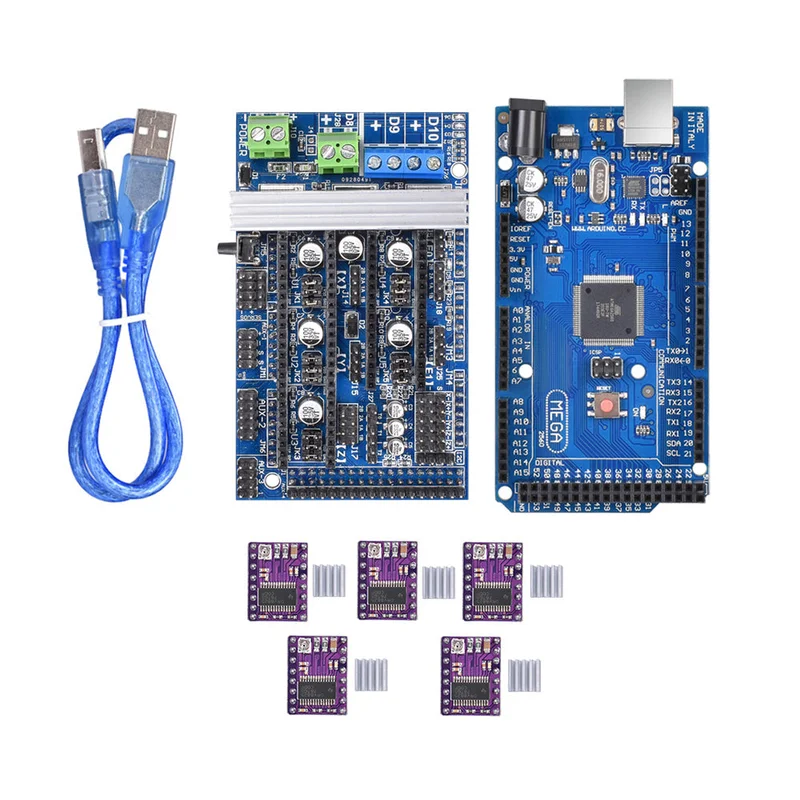

Inbegrepen in de verpakking:
1 x Ramps 1.6 moederbord
1 x Mega 2560 R3
5 x DRV8825 driver
