Verbeterde Ramps 1.6 Plus bedieningsbordbasis voor 3D-printeronderdelen-Snelle verzending

Description

Even voorstellen:1. De Ramps 1.6 Plus is een nieuwe adapter voor de upgrade van het oude Ramps 1.6-stuurprogramma, waarmee het complexe bedradingprobleem van de SPI-werkmodus wordt opgelost.2. Deze versie maakt gebruik van de SPI-modus, die eenvoudig kan worden ingesteld door de jumperkap aan te sluiten of los te koppelen. Dit bespaart niet alleen het gecompliceerde bedradingsproces, maar ook de kosten van externe bedrading, wat het economisch en praktisch maakt.3. De Ramps 1.6 Plus voorkomt effectief dat de motor niet werkt door verkeerde aansluitingen; het voorkomt ook dat de schijf niet werkt door slechte contacten van de externe bedrading tijdens het afdrukken.
Voordelen:1. De printplaat heeft een ingebouwde selectieterminal voor het besturen van de SPI-werkmodus en is compatibel met STEP / DIR en SPI-modi.2. De onderdelen voor vermogen en verwarmd bed maken gebruik van een 30A hoge stroomaansluiting, wat de kans op brandende terminals aanzienlijk vermindert.3. Het is duidelijker om de draden aan te sluiten na de update van de nieuwe boven- en onderlaag.4. De reset-uitbreidingsinterface maakt het gemakkelijk voor gebruikers om de reset-knop uit te breiden.5. X, Y, Z, E0, E1 gebruiken allemaal een parallelle tweemotorige interface, waardoor de kaart geschikt is voor verschillende typen machines.6. Met een combinatie van kleurenpin en rijconnector kunnen alle functie-interfaces mooi en praktisch worden onderscheiden.

Pakket inbegrepen:

1 x Ramps 1.6 Plus bord

Selectie van rij-SPI en STEP / DIR werkmodus:

SPI werkmodel:

Bij gebruik van de driver in SPI-model: verbind respectievelijk 1 en 11, 2 en 12, 3 en 5, 4 en 6, met behulp van vier stuks 13 (kortsluitcaps).

SPI is de seriële busmodus, waarbij 1 verbinding 11 MOSI is, 2 verbinding 12 SCK is, 3 verbinding 5 CSN is en 4 verbinding 6 MISO is; (zie bijgevoegde afbeelding voor indicatie).

STEP / DIR (stepper / directionele rijmodus):

De pinnen 11, 12 en 5 vertegenwoordigen respectievelijk MS1, MS2 en MS3 van de STEP / DIR-modus (onderverdeeld selectie-einde), 8, 9 en 10 zijn allemaal VCC (hoog niveau); Neem de LV8729-driver als voorbeeld. Verbind 5 (MS3) en 8 (hoog niveau) met behulp van een 13 (kortsluitkap). De driver werkt in STEP / DIR-modus en bestaat uit 16 onderverdelingen.

Opmerking:De interpolatie van MS1, MS2, MS3 en 8, 9, 10 in de STEP / DIR-modus wordt geselecteerd op basis van verschillende onderverdelingen van verschillende stuurprogramma’s.

Installatie-vaardigheden voor stuurprogramma’s:

GND / DIRECTION van de bestuurder komt overeen met GND / DIR van de printplaat.

Aandacht:

1. De selectie van de werkmodus van de driver bepaalt de firmware die geprogrammeerd moet worden. Wanneer de SPI-modus is geselecteerd, moet de moederbord firmware met de SPI-werkmodus worden geprogrammeerd. Wanneer de STEP / DIR-modus is geselecteerd, moet de firmware worden vervangen door de firmware van de STEP / DIR-werkmodus en moet de consistentie van de onderverdeling worden aangehouden.

2. Wanneer u de verwarmde bed met een vermogen van meer dan 140 W gebruikt, moet u ervoor zorgen dat u de MOS-radiator installeert om oververhitting en verbranding te voorkomen; bij gebruik van meer dan 180 W moet u de MOS-module voor overdracht selecteren om te voorkomen dat de kaart verbrandt door langdurige oververhitting.

3. Let bij het aansluiten en loskoppelen van de driver op de Ramps 1.6 Plus op de richting van de driver. Deze mag niet omgekeerd worden geplaatst om te voorkomen dat de driver verbrandt.

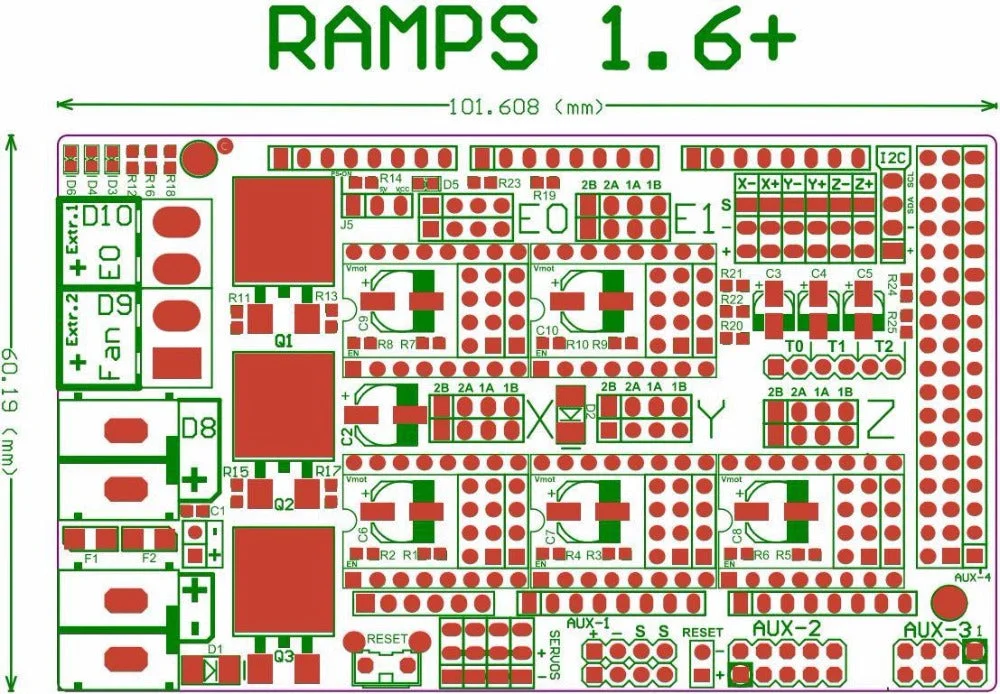

4. Beschrijving van elke CS-pin van de SPI-modus van de driver: (raadpleeg de Ramps 1.6 Plus pinout voor meer informatie).
